1. 臥式容器的布置取齊方式

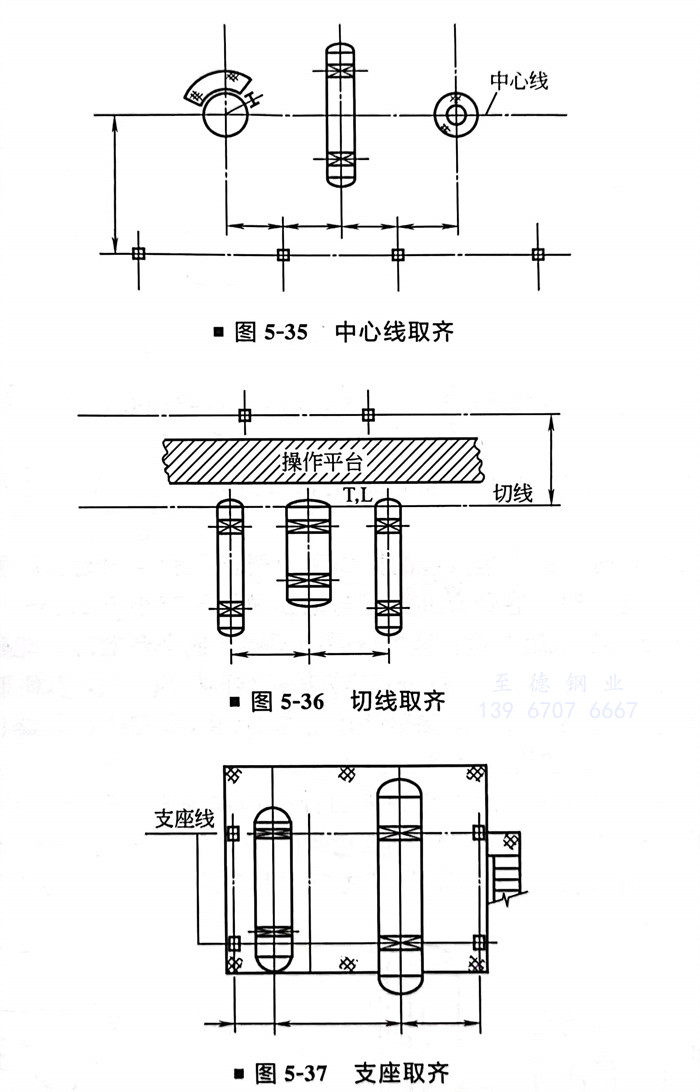

  ①. 中心線取齊:地面上的臥式容器與立式設備采用中心線對齊布置,如圖5-35所示。


  ②. 切線取齊:兩臺以上的臥式容器采用此對齊方式,如圖5-36所示。


  ③. 支座取齊:兩臺以上的臥式容器布置在同一框架上時,采用此對齊方式是為了簡化框架結構,如圖5-37所示。




2.立式容器的布置取齊方式

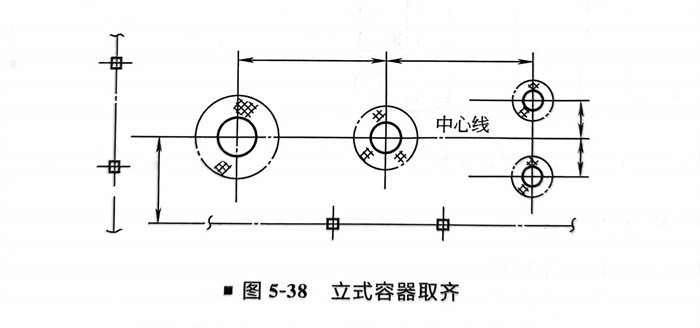

  立式容器與其周?chē)脑O(shè)備一般采用同一中心線取齊布置(圖5-38)。
