臥式設備一般指臥式容器(儲罐)和臥式換熱器。
①. 對于臥式儲罐,其固定端的確定需保證最主要管道(連接敏感設備或者與工藝主流程關系密切,且口徑較大,溫度較高,受力要求比較苛刻的管道。若臥式儲罐連接很多管線,不分主次,按接管多、接管口徑大的一側為固定端)的受力最優。一般情況下,設備的直徑、壁厚遠大于與其相連接管道的。運行狀態熱膨脹時,管道是不易推動設備的,而設備的熱位移是可以推動與之相連管道的。為使最主要管道受力最優,則需要保證設備對管道的附加位移最小。讓設備的固定端距離最主要管道的連接管口最近。設備對管線的附加位移計算詳見配管設計參考書《管道應力分析與工程應用》。
②. 對于臥式換熱器,一般把靠近抽芯側的支座當作固定端。不過,固定端設置在遠離抽芯側,對抽芯及設備熱脹冷縮的吸收也無影響,因此,可參照上述臥式儲罐固定端設置原則來確定。
工程實例一

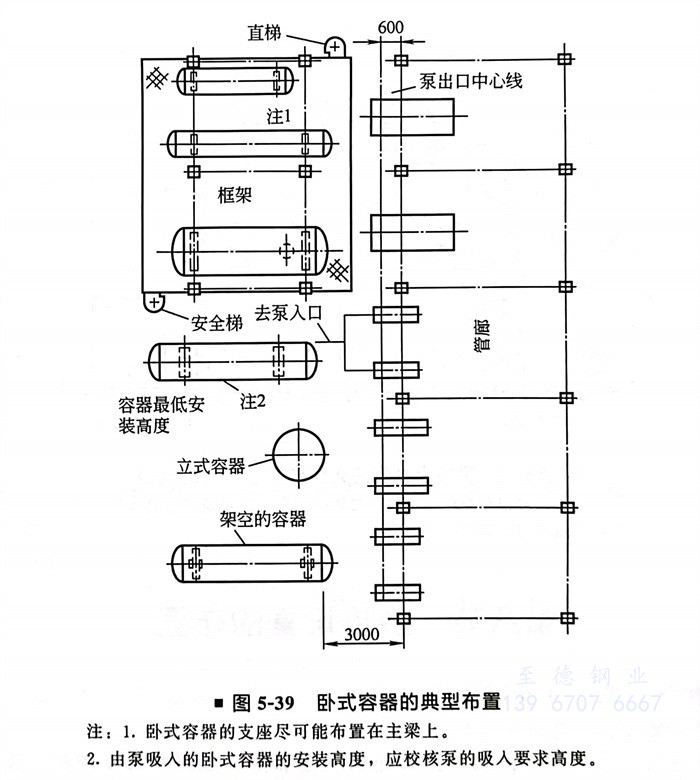

臥式容器的典型布置(圖5-39)
注:1. 臥式容器的支座盡可能布置在主梁上。
2. 由泵吸入的臥式容器的安裝高度,應校核泵的吸入要求高度。
工程實例二

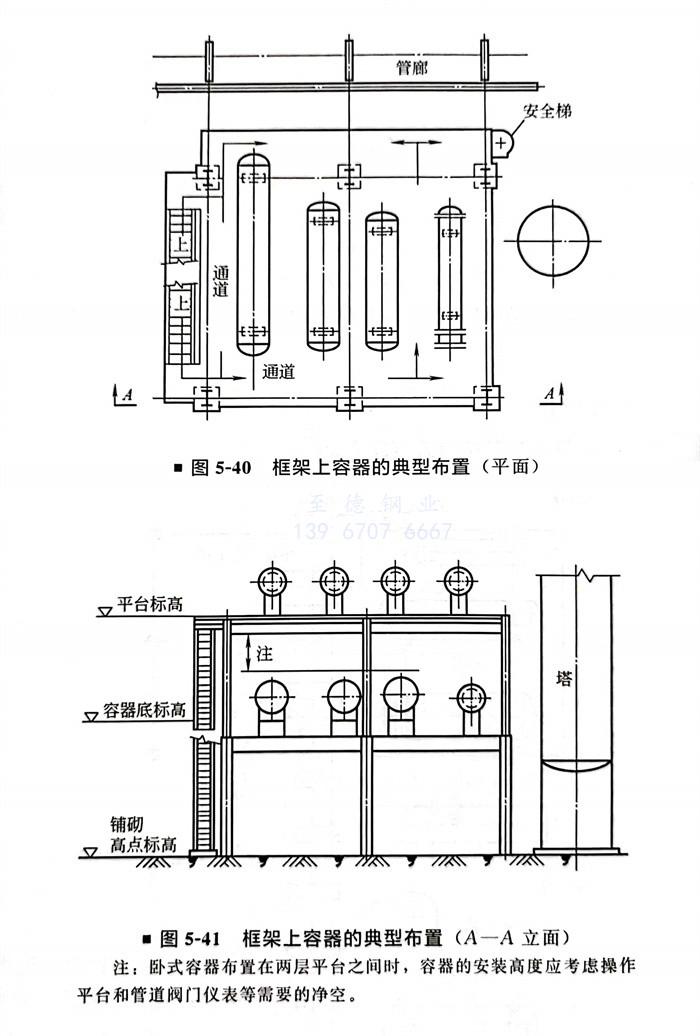

框架上容器的典型布置(圖5-40、圖5-41)
