一、加熱爐的位置

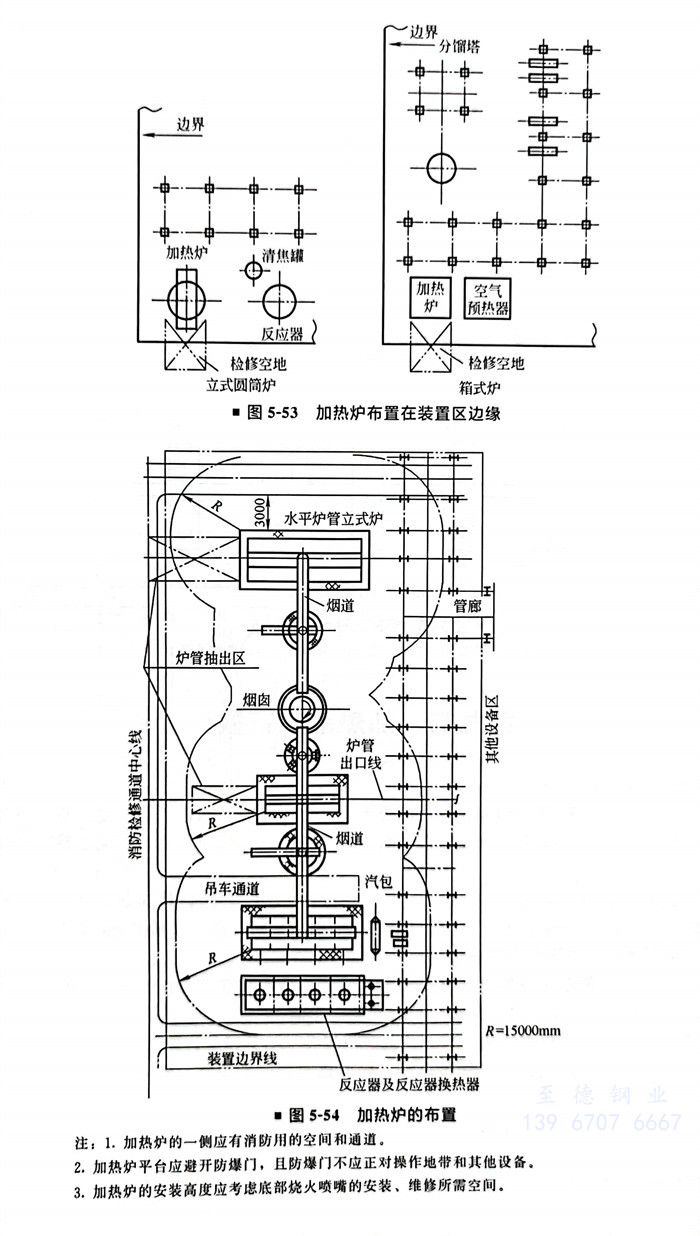

  ①. 一般加熱爐（Heating Furnace）被視為明火設備之一，因此加熱爐通常布置在裝置區的邊緣地區（圖5-53），最好在工藝裝置常年最小頻率風向的下風側，以免泄漏的可燃物觸及明火而發生事故。

  ②. 加熱爐應布置在離含油工藝設備15m以外（除反應器外）。從加熱爐出來的物料溫度較高，往往要用合金鋼管道，為了盡量縮短昂貴的合金鋼管道，以減少壓降和溫降，減少投資，常常把加熱爐靠近反應器布置。

  ③. 加熱爐與其他明火設備應盡可能布置在一起。幾座加熱爐可按爐中心線對齊成排布置。在經濟合理的條件下，幾座加熱爐可以合用一個煙囪。

  ④. 對于設有蒸汽發生器的加熱爐，汽包宜設置在加熱爐頂部或鄰近的框架上。

  ⑤. 當加熱爐有輔助設備如空氣預熱器、鼓風機、引風機等時，輔助設備的布置不應妨礙其本身和加熱爐的檢修。

 加熱爐的布置如圖5-54 所示。

二、加熱爐的間距

  ①. 兩座加熱爐的凈距不宜小于3m（按SH/T 3011）。

  ②. 加熱爐外壁與檢修道路邊緣的間距不應小于3m。

  ③. 當加熱爐采用機動維修機具吊裝爐管時，應有機動維修機具通行的通道和檢修場地，對于帶有水平爐管的加熱爐，在抽出爐管的一側，檢修場地的長度不應小于爐管長度加2m。

  ④. 加熱爐與其附屬的燃料氣分液罐、燃料氣加熱器的間距，不應小于6m。

  ⑤. 煉油廠酮苯脫蠟、脫油裝置的惰性氣體發生爐與煤油儲罐的間距，不應小于6m。

  ⑥. 加熱爐與露天布置的液化烴設備之間設置防火墻時，其間距可由22.5m減至15m。防火墻的高度不宜不小于3m，防火墻與加熱爐間距不宜大于5m，并能防止可燃氣體竄入爐體。防火墻的結構應為非燃燒材料的實體墻。

  ⑦. 加熱爐與液化烴設備廠房或甲類氣體壓縮機房的間距，當廠房朝向加熱爐一面為封閉墻時，其間距可由22.5m減至15m。

三、加熱爐布置的工程實例

工程實例一

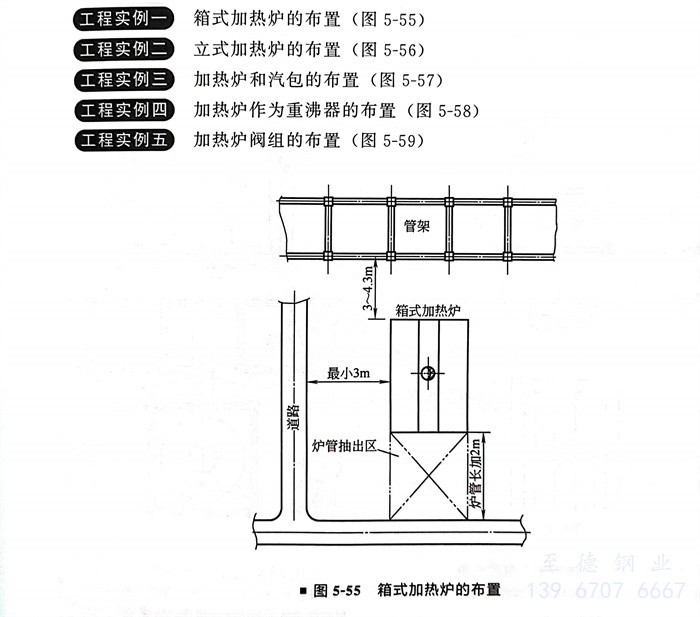

箱式加熱爐的布置（圖5-55）

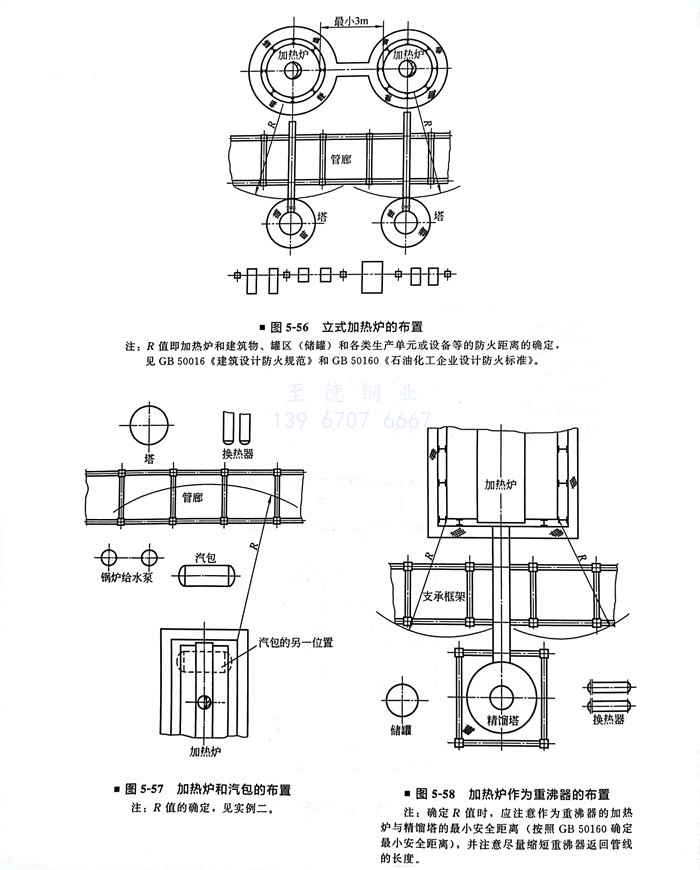

立式加熱爐的布置（圖5-56）

加熱爐和汽包的布置（圖5-57）

加熱爐作為重沸器的布置（圖5-58）

加熱爐閥組的布置（圖5-59）
