1. 延遲焦化裝置工藝流程簡介

  焦化過程是以渣油等重質油為原料，在高溫（500～550℃）下進行深度熱裂化反應的一種熱加工過程。在焦化技術發展的過程中，曾經出現過多種工業形式，其中一些已經被淘汰，目前主要存在的工業形式是延遲焦化、流化焦化和靈活焦化。世界上85％以上的焦化處理都屬延遲焦化類型，只有少數國家（如美國）的部分煉油廠采用流化焦化和靈活焦化。流化焦化是20世紀50年代開發的工藝技術，與延遲焦化工藝相比，具有反應溫度高，液體收率高、焦炭及氣體收率較低的優點。流化焦化從20世紀70年代后很少建設。靈活焦化是在流化焦化基礎上發展的，它是由渣油流化床焦化與焦炭汽化組成的聯合工藝過程。

  國外延遲焦化技術以美國為代表，比較成熟的有凱洛格（KKellogg.g）公司、魯姆斯（ABB Lummus Grest）公司、大陸（Conoco）石油公司和福斯特·惠勒（Foster Wheeler）公司的技術，從近幾年設計的延遲焦化裝置的套數、液體產品收率和公用工程消耗等方面來看，福斯特·惠勒公司的技術占有一定的優勢。

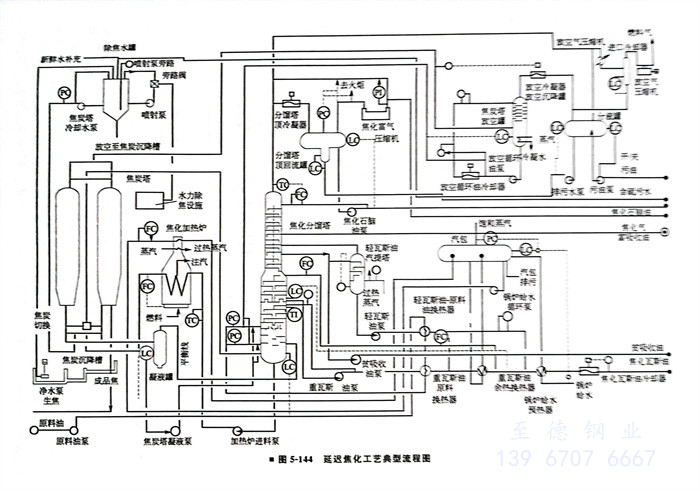

  焦化工藝是重要的渣油熱加工過程，包括延遲焦化、流化焦化、靈活焦化等多種工藝過程，如圖5-144所示。

2. 某工程延遲焦化布置實例（圖5-145）

  圖5-145 某工程延遲焦化布置實例
