1. 火炬系統工藝流程簡介

  火炬根據燃燒特性可分為有煙火炬、無煙火炬、吸熱火炬。

  火炬根據支撐結構可分為高架火炬、地面火炬、坑式火炬。一般按火炬的支撐結構進行分類。

  高架火炬即采用豎立的火炬筒體將燃燒器（又稱火炬頭）高架于空中，火炬氣通過火炬筒體進入燃燒器，燃燒后的煙氣直接進入空氣中，隨氣流擴散至遠處。根據火炬筒體的支撐形式，高架火炬又可分為塔架式、半塔架式、自支撐式、拉線式。

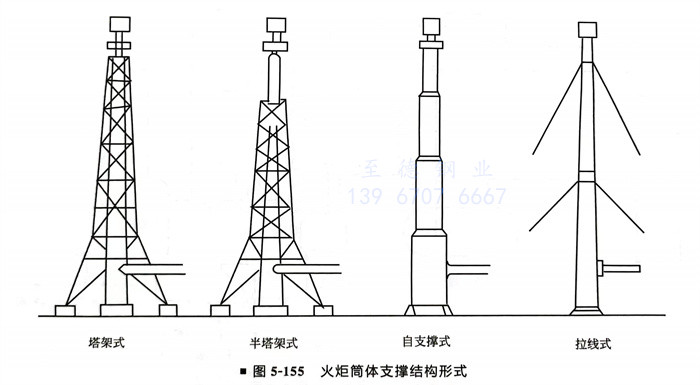

火炬筒體支撐結構形式，如圖5-155所示。

  地面火炬沒有支撐結構，一般粗短、無煙、不發光且?guī)缀鯚o聲，光、噪聲符合環保要求，操作維修比較方便，近年來有被推廣使用的趨勢。但隨著處理氣量的增加，地面火炬造價增加的幅度往往比高架火炬大得多，而且地面火炬不能用于有毒物質的燃燒。如果氣體中含有相當量的硫，則地面上的二氧化硫濃度可能超過空氣污染控制規定的限制值。

  坑式火炬在地面以下的坑中燃燒，主要處理可燃液體廢物，現在用得較少。

  火炬形式的選擇應根據火炬系統的設計處理量、項目所在地的總圖布置以及環境保護的要求等因素確定。

  高架火炬主要包括分液罐（也稱排放罐，有的火炬系統不止一個）、密封罐（大多用水封，稱為水封罐）、火炬收集管線、火炬筒體、火炬頭、氣體密封、長明燈及監測長明燈的熱電器、清煙裝置、航標指示燈、點火設施、監視電視（也稱CCTV，一般離火炬有一定距離）。

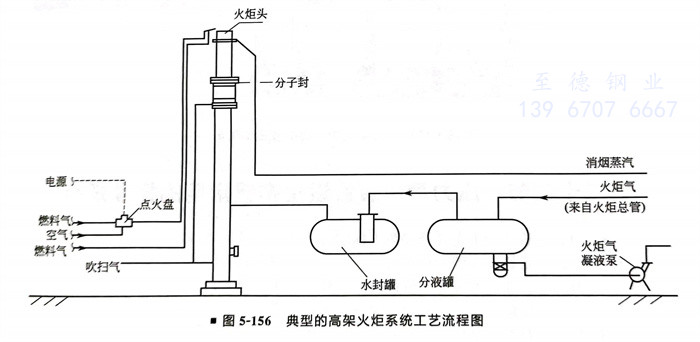

  典型的高架火炬系統工藝流程，如圖5-156所示。

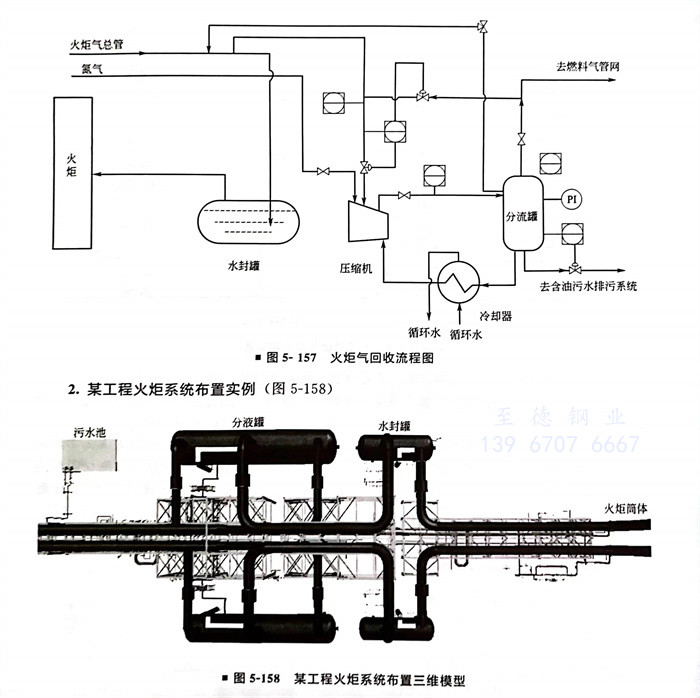

  火炬氣回收流程，如圖5-157所示。
