管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單,操作可靠,可用各種結構材料(主要是金屬材料)制造,能在高溫、高壓下使用,是目前應用最廣的類型。

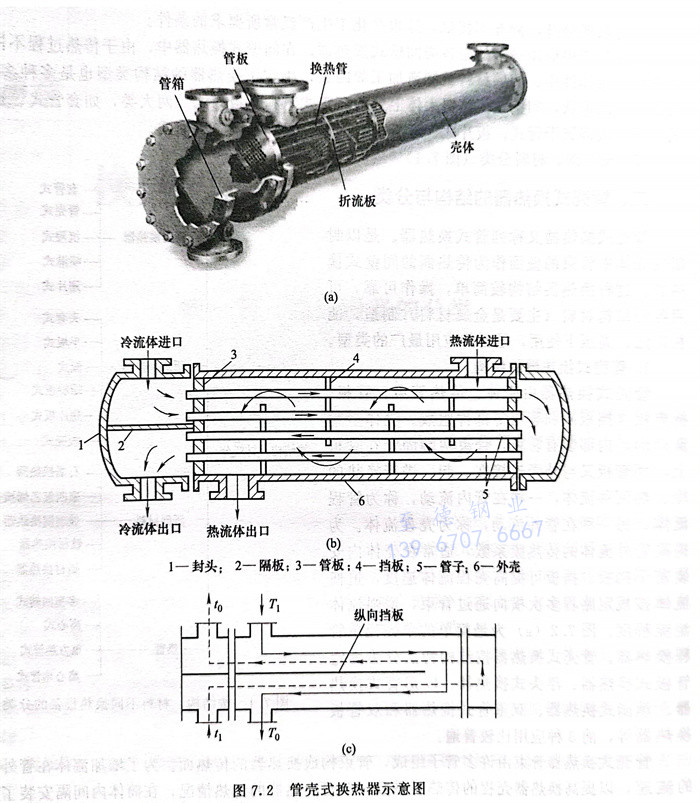

管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上,而管板又與外殼連接在一起。進行換熱的冷、熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。為提高管外流體的傳熱膜系數,通常在殼體內安裝若干擋板。擋板可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。圖7.2(a)為最簡單的單殼程單管程換熱器。管殼式換熱器按結構特點分為固定管板式換熱器、浮頭式換熱器、U形管式換熱器、填函式換熱器、雙重管式換熱器和雙管板換熱器等,前3種應用比較普遍。
管殼式換熱器管束由許多管子組成,管束構成換熱器的傳熱面。為了增加流體在管外空間的流速,以提高換熱器殼程的傳熱膜系數,改善換熱器的傳熱情況,在筒體內間隔安裝了許多折流擋板。換熱器的殼體和兩側管箱上(對于偶數管程的,則在一側)開有流體的進出口,有時還在其上裝設檢查孔,為安置儀表用的接口管、排液孔和排氣孔等。在換熱器中,一種流體從一側管箱(成為前管箱)流進管子里,經另一側管箱(成為后管箱)流出(對奇數單管程換熱器),或繞過管箱,流回進口側前管箱流出(對偶數管程換熱器),流體每通過管束一次稱為一個管程。另一種流體從筒體上的連接管進出換熱器管體,流經管束外,每通過殼體一次稱為一個殼程。圖7.2(c)所示為二管程、單殼程,工程上稱為1-2型換熱器(此處1表示殼程數,2表示管程數)。同樣,在換熱器筒體內加縱向擋板也能得到多殼程結構,見圖7.2(b)。

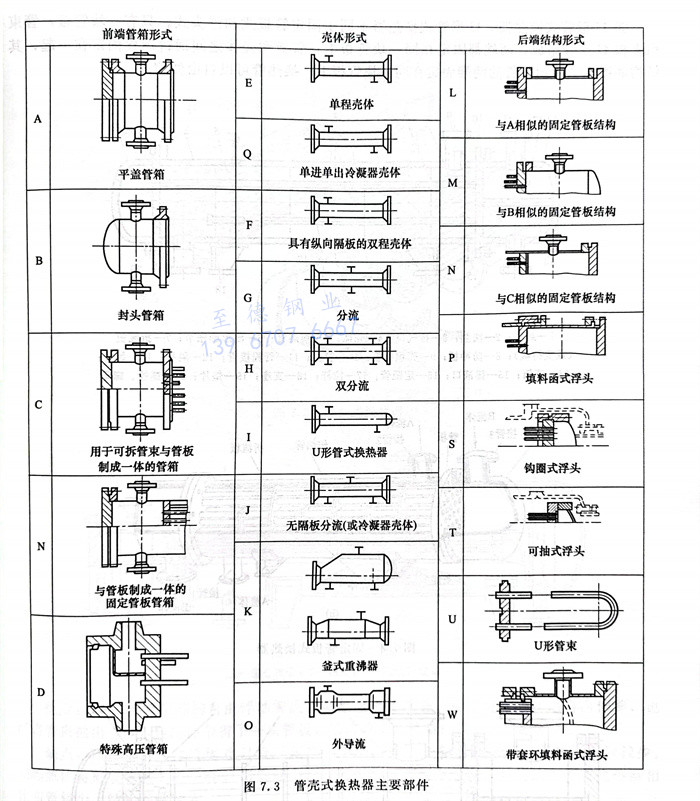

按GB151的規定,管殼式換熱器主要部件如圖7.3所示。
