空氣冷卻器(簡稱空冷器)是以環境空氣作為冷卻介質,冷卻高溫工藝流體的換熱器,也稱空氣冷卻式換熱器。管內的熱流體通過管壁和翅片與管外空氣進行換熱,所用的空氣通常由通風機供給。空氣冷卻器可用于冷卻或冷凝,廣泛應用于:煉油、石油化工塔頂蒸氣的冷凝;回流油、塔底油的冷卻;各種反應生成物的冷卻;循環氣體的冷卻和電站汽輪機排氣的冷凝。工作壓力可達69MPa。但耗電量、噪聲和占地面積均大,冷卻效果受氣候變化影響較大??绽淦鳂藴手饕蠥PI 661《煉油廠用通用空氣冷卻換熱器》、ISO 13706《石油、石化和天然氣工業風冷式換熱器》、GB/T 15386《空冷式換熱器》等。


1. 空氣冷卻器的結構

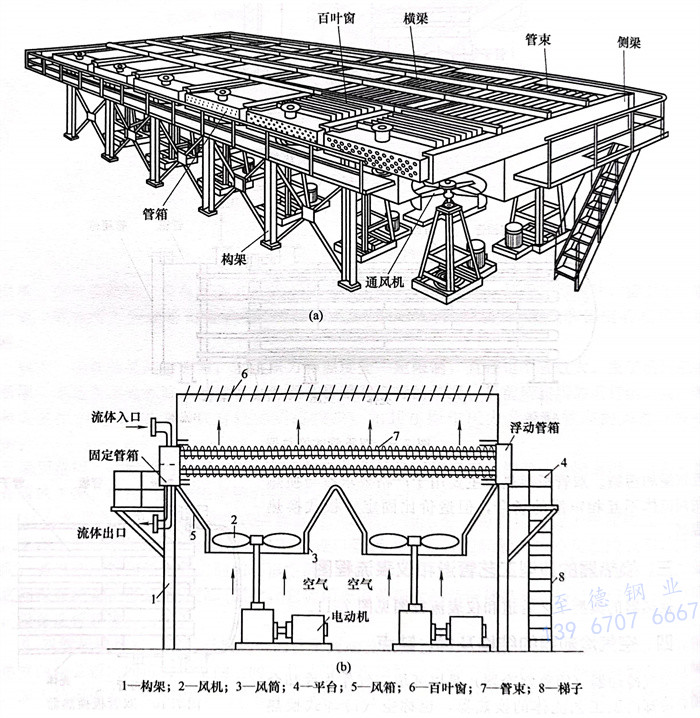

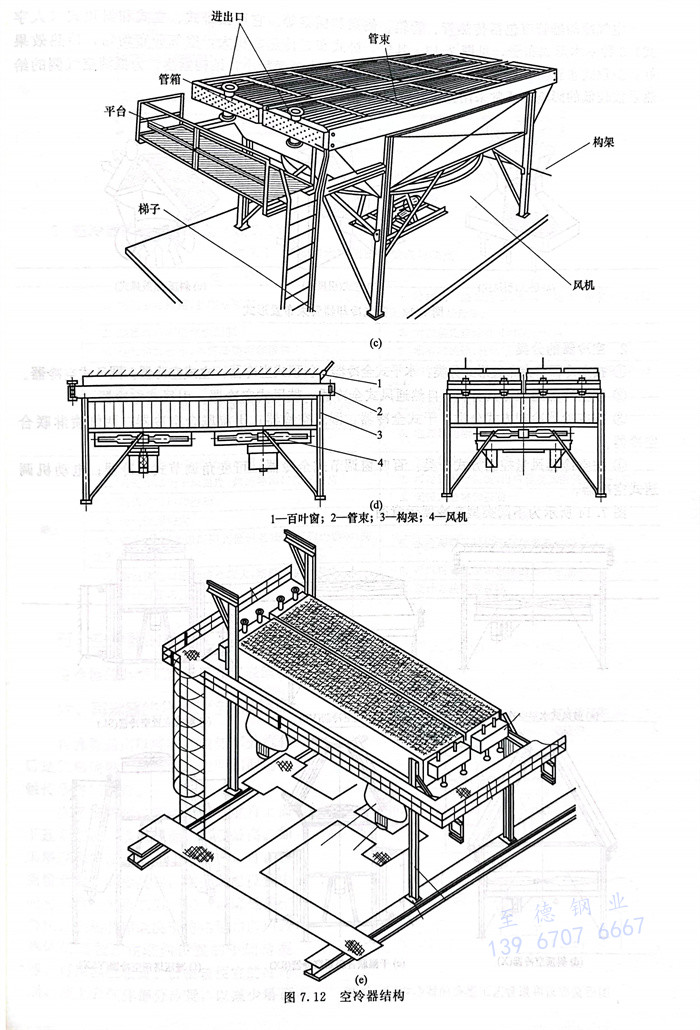

  空氣冷卻器主要由管束、通風機、構架及百葉窗等組成,如圖7.12所示。

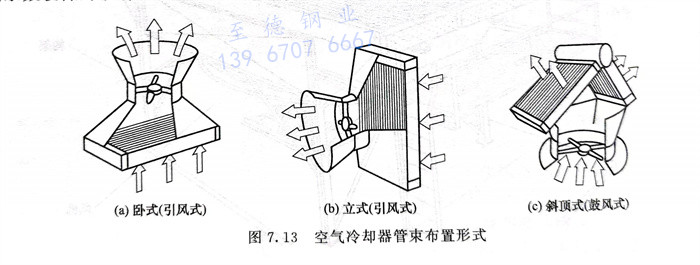

  空氣冷卻器管束包括傳熱管、管箱、側梁和橫梁等。它可按臥式、立式和斜頂式(人字式)3種基本形式布置,見圖7.13。其中,臥式布置傳熱面積大,空氣分布均勻,傳熱效果好;斜頂式布置時,通風機安裝在人字中央空間,占地面積小,結構緊湊。為抵消空氣側的給熱系數較低的影響,通常采用光管外壁裝翅片的管子。






2. 空冷器的分類


  ①. 按空冷器管束布置形式分類:水平式全冷器;斜頂式空冷器;立式空冷器;圓環式空冷器。


  ②. 按空冷器通風方式分類:自然通風式全冷器;鼓風式空冷器;引風式空冷器。


  ③. 按空冷器冷卻方式分類:干式全冷器:濕式空冷器;干濕聯合空冷器;兩側噴淋聯合空冷器。


  ④. 按空冷器風量控制方式分類:百葉窗調節式全冷器;可變角調節式空冷器;電動機調速式空冷器。

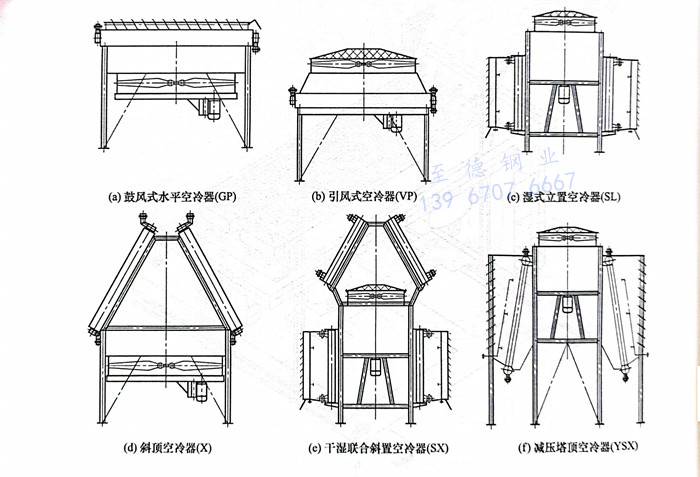

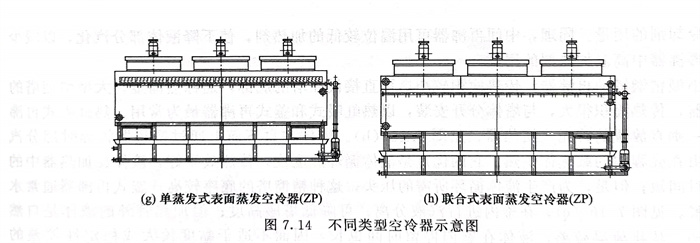

圖7.14所示為不同類型空冷器示意圖。

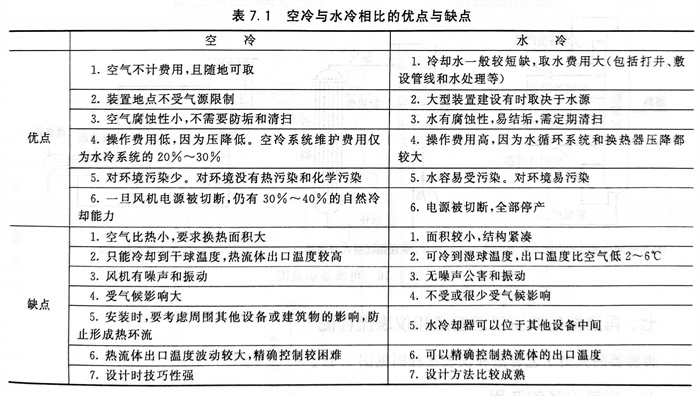

3. 空冷器的優點與缺點


表 1.jpg
