工程應用:空冷器梯子平臺及檢修通道的設計

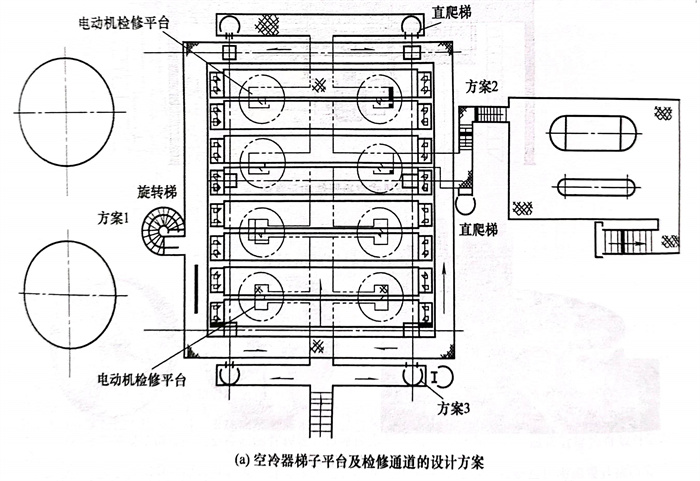

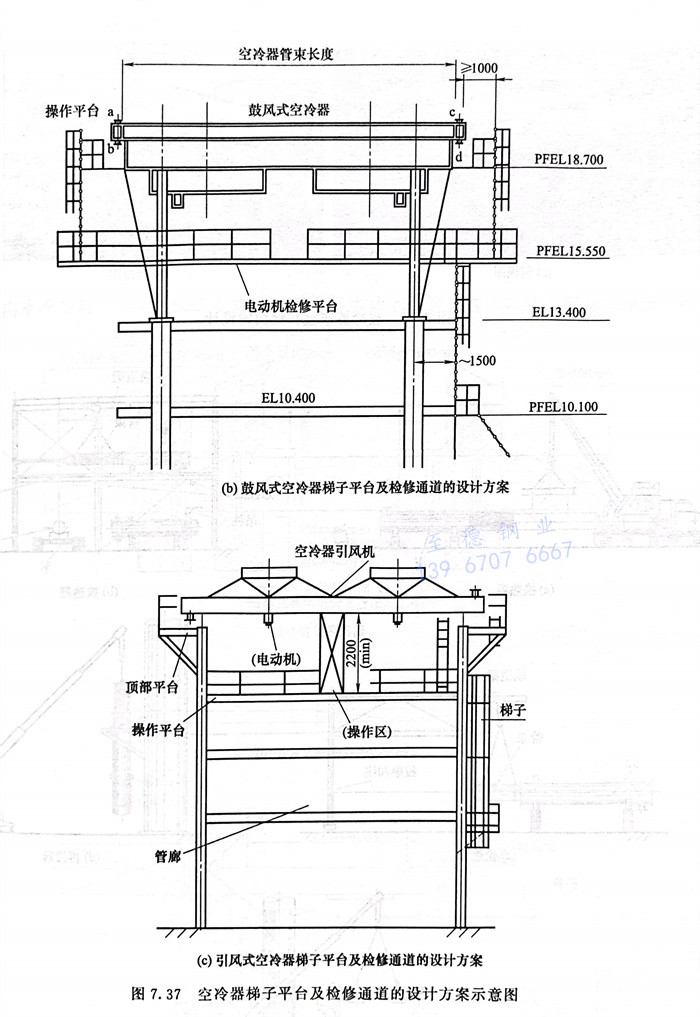

空冷器管束兩端管箱和傳動機械處應設置平臺。布置空冷器的構架或主管廊的一側地面上應留有必要的檢修場地和通道。如圖7.37所示,空冷器成排布置在管廊頂部時,梯子平臺的設置可采用以下3種方案。
方案1:直接從地面起直爬梯或旋轉(zhuǎn)梯,到達下通道平臺,再通過直爬梯到達上通道平臺,進行操作和檢修。
方案2:在鄰近的框架或平臺上做扶梯,把鄰近的框架或平臺與空冷器下通道連接起來。
方案3:將平行于支管廊鋪設的空冷器下通道與主管廊上的檢修平臺連接起來。
對于布置在不同位置、不同形式的空冷器應結合以上三種方案,在滿足操作、檢修、安全的要求下,盡量設置經(jīng)濟、簡單的梯子平臺??绽淦麟妱訖C檢修平臺要根據(jù)電動機本身的重量和尺寸確定平臺的大小??绽淦麟妱訖C檢修平臺的標高一般比電動機的底面標高低1500mm。
工程應用:空冷器布置在地面的設計

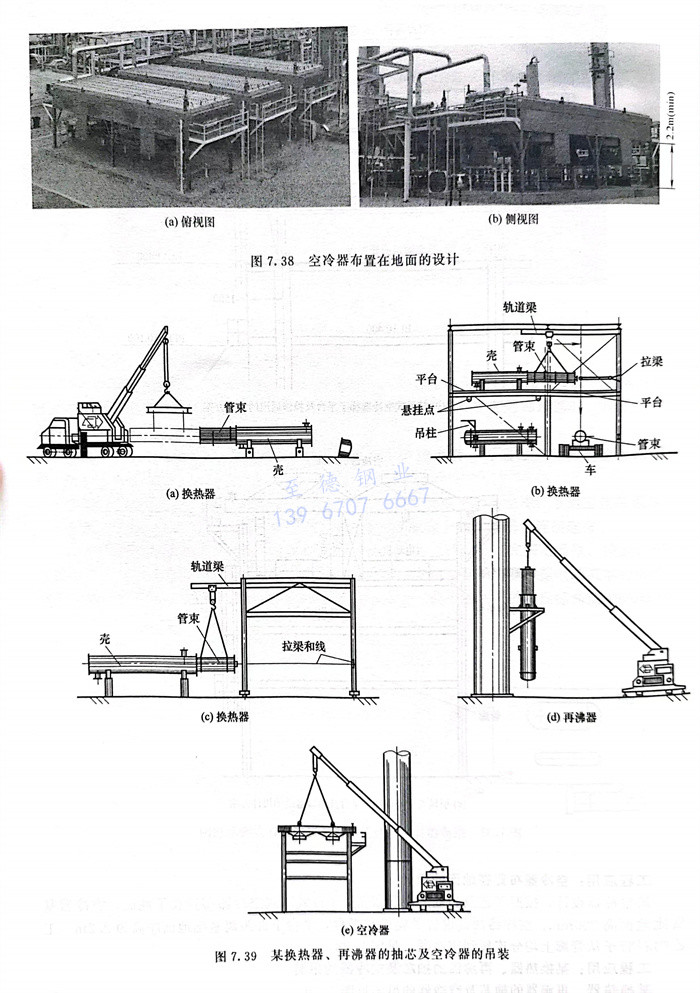

某空冷器設計,按照工藝及當?shù)氐脑O計規(guī)范,3臺鼓風式空冷器布置在了地面,空冷器基礎比地面高200mm,空冷器兩側設置了爬梯和平臺,平臺下部距離基礎地面凈高為2.2m。工藝物料管子從管廊上均分連接到空冷器,見圖7.38。
工程應用:某換熱器、再沸器的抽芯及空冷器的吊裝
某換熱器、再沸器的抽芯及空冷器的吊裝見圖7.39。
