浙江至德鋼業有限公司技術人員在參與換熱器設計評審時,常發現有以下問題。


  ①. 浮頭式換熱器的3D模型內沒有按照設備圖紙設置吊耳,如加上吊耳后,管道與吊耳碰撞。因此在配管設計時,要充分考慮與吊耳的位置關系,使用吊耳起吊時有障礙。

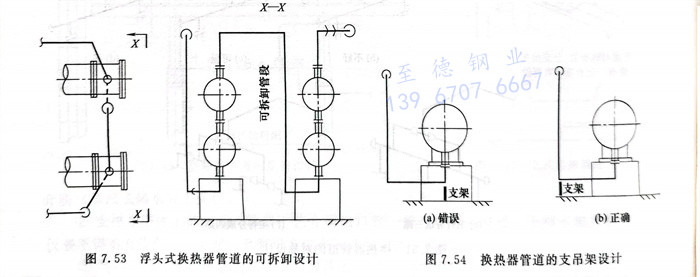

  ②. 配管布置在換熱器中心線上。這樣的設計,會造成拆卸時管道妨礙管箱,不能向吊起的前方移動,所以,這種配管形式要盡量避免,在不得已的情況下,管程下部管口的配管要可拆卸。兩臺以上換熱器串聯時,管道若布置在吊耳上方,檢修時最好能夠拆下配管,見圖7.53。


  ③. 與地下管道連接時,遺漏設計法蘭。一般設置法蘭能與地下配管分離。


  ④. 由于配管的走向距離外蓋頭(封頭)法蘭偏近,會造成維護時拆卸、吊裝困難。一般法蘭螺栓、螺母側要保證有100mm以上凈空。
