換熱器管箱的管口配管及靠近管箱的殼程管口配管，其配管走向沿著換熱器時，多數情況需設管架，管架與換熱器保持一定的距離，并保證換熱器周邊的通行、操作、維護的空間。

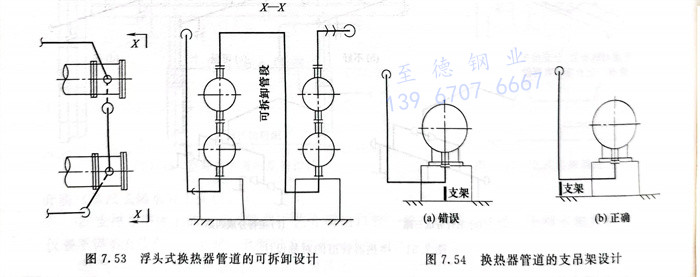

如圖7.54（a）所示，在連接換熱器下部管口（管箱側或者殼程側）架空管的垂直彎頭處，設置支架時可能會產生以下問題：支架限制了換熱器管口及管道向下膨脹，使管口和支架之間的熱應力非常大；檢修、水壓試驗時，在管口法蘭處插入盲板困難。因此，應設計成圖7.54（b）所示結構。
