雙相不銹鋼與奧氏體不銹鋼力學(xué)及冷熱成形性能比較分析結(jié)果如下：
1. 力學(xué)性能

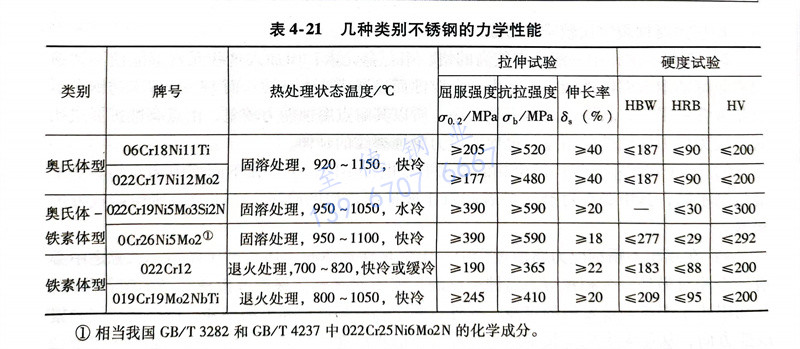

雙相不銹鋼兼有奧氏體型不銹鋼和鐵素體型不銹鋼力學(xué)性能的特征，見表4-21。從表中可以看出，雙相不銹鋼的屈服強(qiáng)度相當(dāng)于奧氏體型不銹鋼的2倍，比鐵素體型超低碳氮不銹鋼019Cr19Mo2NbTi［φ（C＋N）＝0.06％］高出50％。此種鋼還具有良好的韌性，尤其具有較好的低溫韌性。從室溫到-80℃都有較高的沖擊韌度a降至-196℃時，a仍有70J／c㎡。這也說明，此類鋼中的奧氏體相當(dāng)穩(wěn)定，不易轉(zhuǎn)變?yōu)轳R氏體，這對冷加工拉拔工藝十分有利。
2. 鋼的成形性能
從表4-21可知，雙相不銹鋼的屈服強(qiáng)度約為18-8型不銹鋼的2倍，也比鐵素體型不銹鋼略高，因此它的冷加工變形抗力比較大，加之易加工硬化，其冷成形性能比奧氏體型不銹鋼差，與超低碳氮鐵素體不銹鋼相近。從鋼的深沖性能對比試驗中可以看到：雙相不銹鋼比奧氏體型不銹鋼深沖性能差，變形抗力大，但比供貨狀態(tài)的（通常應(yīng)為退火狀態(tài)）06Cr13Al不銹鋼好。
3. 鋼的冷彎性能
由于雙相不銹鋼軋制板的組織中奧氏體相與鐵素體相呈條帶狀分布，使雙相不銹鋼板的橫向彎曲性能差于它的縱向彎曲性能，只有當(dāng)彎曲芯軸的直徑大于或等于鋼板厚度的3倍時，冷彎角才能達(dá)到180°。奧氏體型不銹鋼和鐵素體型不銹鋼不存在橫向和縱向彎曲如此明顯的差異，當(dāng)彎曲芯軸直徑等于鋼板厚度的2倍時，它們的冷彎角均可達(dá)到180°。
