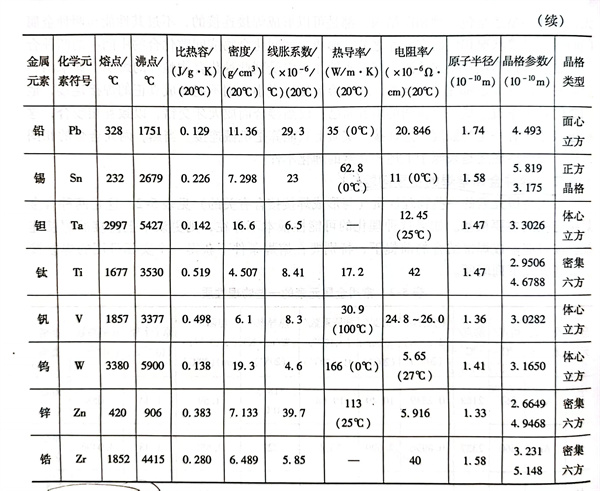

常用金屬元素的一些物理性質(與形成焊接接合有關的)見表5-2,這是兩種合金焊接連接的主要根基。如果這種理化的可能性根本不存在,則更談不上直接的焊接連接。在可能形成焊接結合的前提下,特別要在熔焊條件下獲得一個實際可用的焊接接頭,還存在下列問題。
1. 熔點的差異
兩種金屬的熔點差異很大時,當加熱溫度超過低熔點金屬的熔點不多時,熔點高的金屬仍呈低活動性的固體狀態(tài)此時,僅靠兩種金屬的相互擴散、原子遷移而形成焊接結合,其過程很慢。當加熱到高熔點金屬的原子活性較大的固態(tài)(接近于熔點時),已被熔化的低熔點金屬首先滲入到高熔點金屬的晶界,由于晶界的擴散系數比晶內的擴散系數大得多,使過熱區(qū)的組織發(fā)生變化,且隨之性能會降低。當達到高熔點的金屬熔化時,勢必會造成熔點低的金屬流失、蒸發(fā)和合金元素的大量燒損。因此,在這種情況下進行熔焊,很難獲得一個滿意的焊接接頭。
2. 線脹系數的差異
不同的金屬具有不同的線脹系數,當一種線脹系數大的金屬與另一種線脹系數小的金屬焊接時,可能導致焊縫或熱影響區(qū)產生裂紋,甚至還會導致焊縫與母材金屬剝離這是因為,線脹系數大的金屬在一定的范圍內升溫時,其熱膨脹量大,其后冷卻時收縮量也大;反之線脹系數小的金屬,冷卻時收縮率也小。它們在形成焊接連接之后冷卻過程中焊縫兩側金屬的收縮量不同,導致焊接接頭區(qū)出現復雜的高內應力狀態(tài),進而加速裂紋的產生。生產上常用的方法是焊前對線脹系數小的金屬進行預熱,或者在線脹系數差異很大的兩金屬中間加入一種塑性好的金屬焊接成過渡接頭作為緩沖帶,避免焊縫或熱影響區(qū)產生裂紋。
3. 熱導率和比熱容的差異
金屬的熱導率和比熱容強烈地影響被焊材料的熔化、熔池的形成、焊接區(qū)的溫度場和焊縫的凝固結晶當兩種金屬在這方面差異很大時,可使被焊材料熔化不同步,熔池形成和金屬結合不良,導致焊縫結晶條件變壞,焊縫性能和成形不良。熔焊時,通常應將熱源位置偏向熱導性能好的材料一側。例如,純銅與18-8型奧氏體不銹鋼焊接時,由于銅的熱導率比18-8型奧氏體不銹鋼大20倍,因此必須把熱源的大部分熱量集中到純銅待焊處一側,以保證待焊處兩側的金屬均勻同步地熔化和凝固。
4. 電磁性的差異
在異種金屬熔焊時有時會出現焊接電弧偏燒或者電弧燃燒不穩(wěn)定現象而造成焊縫成形變壞,這往往是由于兩種金屬的電磁性相差很大而發(fā)生的。例如,電子束焊接銅與低碳鋼時,當電子束指向銅母材時,發(fā)現電子束向低碳鋼母材一側偏移,就是由于兩種金屬的電磁性不同而引起的。
5. 形成脆性化合物
用熔焊方法焊接銅和鋁時,除了通常必須考慮的被焊材料的氧化、氮化形成的化合物外,銅和鋁兩元素還能結合形成CuAl2和Cu,Al脆性化合物,使焊縫強度和塑性顯萋地降低,因此,用熔焊的方法焊接銅和鋁是相當困難的。
同樣,在異種黑色金屬焊接時也可能會形成某些金屬間的化合物,其中有的也很脆,對焊接接頭的力學性能影響很大,往往會降低焊縫的塑性和韌性。隨著金屬間脆性化合物的增多,焊縫在結晶過程中形成的裂紋傾向加大,在使用過程中會使焊接接頭發(fā)生脆性斷裂。
6. 焊接接頭難于達到與母材金屬等性能
通常,兩種不同金屬結合在一起會構成腐蝕電偶,因而其耐蝕性要比其中任一金屬都低,這是一個不易解決的難題。此外,為了實現異種金屬的焊接性,往往選用塑性較好的焊接材料,以避免焊縫金屬開裂或脆化,但可能會降低焊接接頭的強度。因此,為了保證異種金屬焊接接頭具有良好的綜合使用性能,往往不得不放棄或降低一些次要性能指標要求,這是異種金屬焊接時不可避免的問題。
由此可見,異種金屬焊接時需要解決的問題較多,焊接難度也很大,只有選用合理的焊接方法和焊接材料,并制定正確的焊接工藝方案,采取一些特殊措施,才能獲得優(yōu)質的異種金屬的焊接接頭。

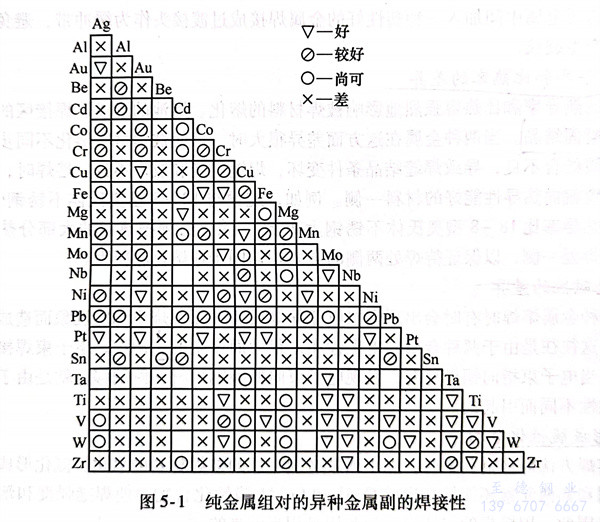

純金屬組對的異種金屬副的焊接性如圖5-1所示。
