1. 焊接材料的選擇
這兩種鋼焊接時，可采用焊條電弧焊、埋弧焊、CO2氣體保護(hù)焊和混合氣體保護(hù)焊。采用混合氣體保護(hù)焊時，混合氣體的體積分?jǐn)?shù)（％）有下列幾種類型：Ar 98＋CO22；Ar 40＋CO260； He 40＋CO260； He 20 ＋CO280； Ar 75 ＋CO223 ＋O22。這些配比都能有效地防止焊縫污染，獲得最佳的焊縫外觀。
2. 焊接工藝

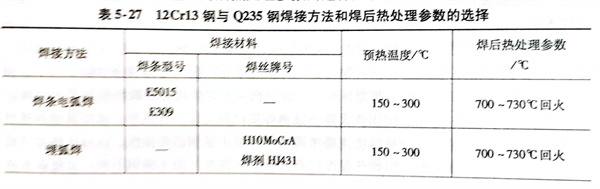

為了防止這兩種牌號的異種鋼焊接接頭形成冷裂紋和脆化，焊前必須預(yù)熱；為了提高異種鋼焊接接頭的力學(xué)性能，焊后應(yīng)進(jìn)行回火的熱處理。有關(guān)12Cr13與Q235兩種異種鋼的焊接方法、焊接材料和焊后熱處理參數(shù)的選擇見表5-27。
