浙江至德鋼業有限公司生產的橡膠專用設備水壓硫化罐中的柱塞,工作時長期與水接觸,在其表面極易銹蝕拉毛,縮短了工作缸密封裝置的使用期限。為了延長密封裝置使用壽命,提高經濟效益,選用了堆焊層均勻且堆焊速度快、質量好的帶極不銹鋼堆焊。其工藝如下:
1. 堆焊材料選用H12Cr13,規格為60mm×0.5mm焊帶,其化學成分見表5-72,焊劑采用HJ107。
2. 堆焊設備為MV1-1000-1型埋弧焊機。
3. 堆焊前,將柱塞外徑加工到比公稱直徑小4~6mm,粗糙度為Ra12.5μm,柱塞表面清除油污和水銹等。
4. 將柱塞放置在無級調速專用轉胎上,并用專制支架將堆焊機托起,使堆焊機在滑道上縱向運動自如。
5. 堆焊前,先將堆焊起始部位寬約150~200mm預熱,預熱溫度為150~200℃。采用環向旋轉預熱,達到預熱溫度即可堆焊,堆焊過程不必再預熱。當中途停頓重新堆焊時,仍需重新預熱。焊后要緩慢自然冷卻。
6. 帶極堆焊電流為720~750A,堆焊電弧電壓為35~38V,堆焊速度按柱塞不同直徑控制在140~160mm/min。

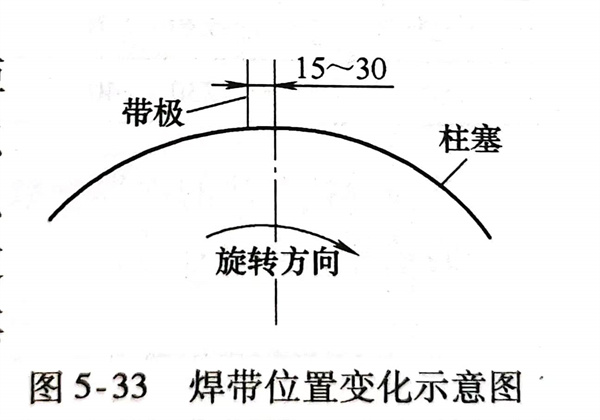

7. 焊接位置從頂點移向柱塞回轉方向相反一側,距離約15~30mm,如圖5-33所示。實際所取按帶極與頂點距離由柱塞直徑而定,但必須保證堆焊熔合良好,熔渣、液態金屬不會流失,熔劑不要超前和滯后。堆焊焊縫每道疊加8~10mm。堆焊過程中,熔渣盡量不要敲打掉,讓其自然脫落,放慢焊后冷卻速度。
8. 堆焊層厚度要保證機械加工后滿足柱塞外圓的公稱直徑。
