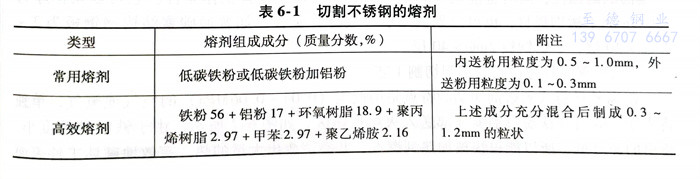

氧熔劑氣割是指在切割氧流中加入純鐵粉或其他熔劑,利用它們的燃燒熱和造渣作用實現氣割的一種工藝。被熔化的鐵氧化物和鉻氧化物相混合,使它們成為稀釋的熔渣,改善熔渣的流動性,在熱量顯著增加的情況下,形成一種混合液體熔渣,被切割氧從割縫中吹除。該工藝又稱噴射粉末切割法,它可以切割較厚的不銹鋼材和不銹鋼鑄造冒口。熔劑有常用型和高效型兩種,其組成成分見表6-1。
氧熔劑切割的設備,按熔劑的輸送方式不同,可分為兩類
1. 割嘴內送粉式氧熔劑切割工藝

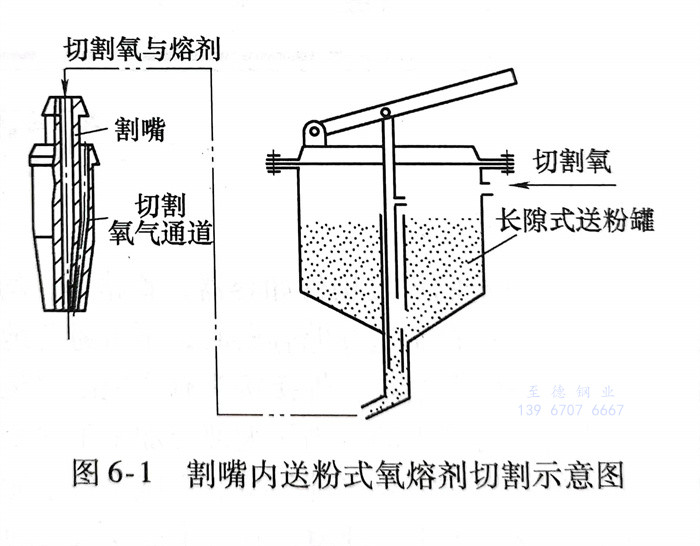

它的特點是用切割氧從熔劑罐內將熔劑通過割嘴切割部件,如圖6-1所示。為了防止鐵粉在熔劑罐內氧化燃燒,常用0.5~1.0mm的粗鐵粉。由于粒度大,噴出速度快,切割時它在割件表面得不到充分燃燒。因此,常用來切割厚度小于500mm的工件。為了提高切割速度,可在鐵粉中加入少量鋁粉。使用割嘴內送粉式設備時,可利用天然氣作為燃料,其切割18-8型不銹鋼板材的切割工藝參數見表6-2。
國外,在使用割嘴內送粉式氧熔劑切割時,往往配有快速切割割嘴,在割嘴外緣有流動水噴霧,鐵粉粒度為0.5~1.0mm,割面平面度比較理想,切口一般不需要機械加工就能達到圖樣要求。流動水噴霧在工件周圍,可減少切割時鋼板的翹曲,且能改善加工端面的耐蝕性,同時也能減少切割環境粉塵飛揚,改善工作條件。它可以切割厚為150mm的不銹鋼板材,也可以切割復層(成疊)鋼板,如普通碳素結構鋼鋼板為2~3mm×40層,不銹鋼板2mm×40層。
2. 割嘴外送粉式氧熔劑切割工藝

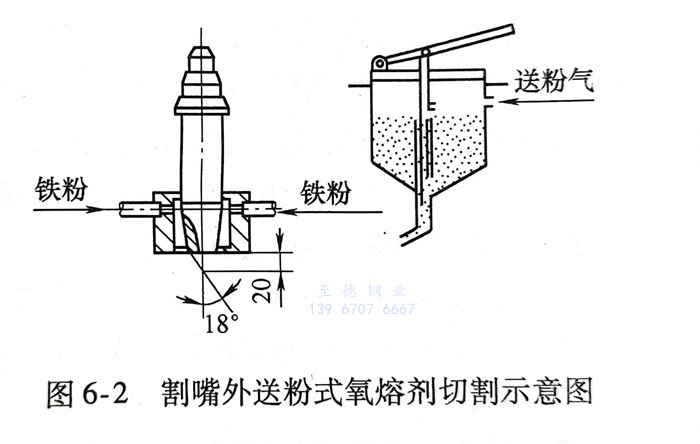

割嘴外送粉式氧熔劑切割的特點是用低壓(0.04~0.06MPa)的空氣或氮?dú)?,單?dú)將大于130目細鐵粉由割嘴外部送入火焰加熱區,如圖6-2所示。由于鐵粉的粒度小,噴出的速度低,所以能很快被加熱到燃點,并燃燒放出大量的熱,有效地破壞工件表面的氧化膜。由于是單獨送粉,可克服氧氣通道因沖刷而被破壞。因此,用來切割厚度超過500mm的不銹鋼材或切割直徑為1000~1300mm不銹鋼鑄件冒口。
其工藝參數如下:
熔劑:鐵粉100%,鐵粉粒度0.1~1.3mm;
預熱氧壓力0.8~1.0MPa;
切割氧壓力0.8MPa,切割氧耗量200m3/h乙炔壓力>0.01MPa,乙炔耗量20m3/h;送粉氣體為氮?dú)猓蹌┝髁繛?8kg/h;切割速度為20~25mm/min。
