法蘭的生產(chǎn)工藝主要分為鍛造、鑄造、割制、卷制這四種。
1. 鑄造法蘭和鍛造法蘭
①. 鑄造出來的法蘭，毛坯形狀尺寸準(zhǔn)確，加工量小，成本低，但有鑄造缺陷（氣孔、裂紋、夾雜）；鑄件內(nèi)部組織流線型較差（如果是切削件，流線型更差）。
②. 鍛造法蘭一般比鑄造法蘭含碳低，不易生銹，鍛件流線型好，組織比較致密，機(jī)械性能優(yōu)于鑄造法蘭；鍛造工藝不當(dāng)也會出現(xiàn)晶粒大或不均、硬化裂紋現(xiàn)象，鍛造成本高于鑄造法蘭。鍛件比鑄件能承受更高的剪切力和拉伸力。
③. 鑄件的優(yōu)點(diǎn)在于可以獲得比較復(fù)雜的外形，成本比較低；鍛件優(yōu)點(diǎn)在于內(nèi)部組織均勻，不存在鑄件中的氣孔、夾雜等有害缺陷。
④. 從生產(chǎn)工藝流程區(qū)別鑄造法蘭和鍛造法蘭的不同，比如離心法蘭就屬于鑄造法蘭的一種。離心法蘭屬于精密鑄造方法生產(chǎn)的法蘭，該種鑄造較普通砂型鑄造組織要細(xì)很多，質(zhì)量提高不少，不易出現(xiàn)組織疏松、氣孔、沙眼等問題。離心澆鑄制作平焊法蘭的工藝方法及產(chǎn)品，其特征是該產(chǎn)品經(jīng)過下列工藝步驟加工而成：
a. 將所選原材料鋼材放入中頻電爐熔煉，使鋼水溫度達(dá)到1600～1700℃；
b. 將金屬模具預(yù)加熱到800～900℃保持恒溫；
c. 啟動(dòng)離心機(jī)，將步驟a中鋼水注入步驟b中預(yù)熱金屬模具；
d. 鑄件自然冷卻到800～900℃保持1～10min；
e. 用水冷卻至接近常溫，脫模取出鑄件。
2. 鍛造法蘭的生產(chǎn)工藝流程

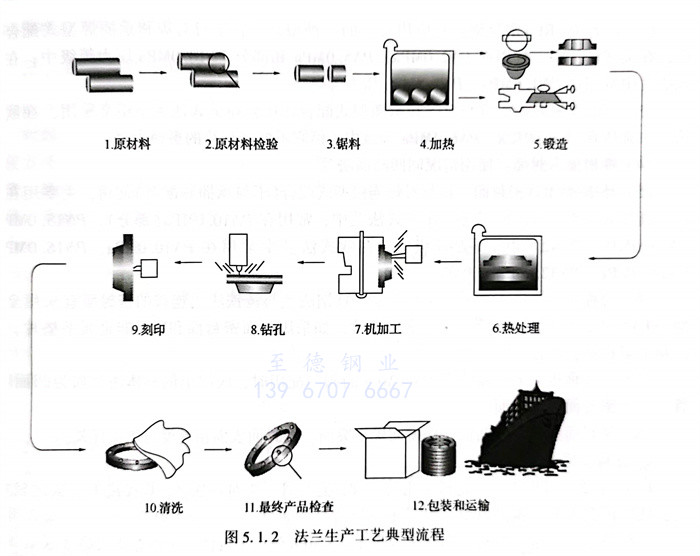

鍛造工藝過程一般由以下工序組成，即選取優(yōu)質(zhì)鋼坯下料、加熱、成形、鍛后冷卻，如圖5.1.2所示。鍛造的工藝方法有自由鍛、模鍛和胎膜鍛。生產(chǎn)時(shí)，按鍛件質(zhì)量的大小，生產(chǎn)批量的多少選擇不同的鍛造方法。自由鍛生產(chǎn)率低，加工余量大，但工具簡單，通用性大，故被廣泛用于鍛造形狀較簡單的單件、小批生產(chǎn)的鍛件。自由鍛設(shè)備有空氣錘、蒸汽-空氣錘和水壓機(jī)等，分別適合小、中和大型鍛件的生產(chǎn)。模鍛生產(chǎn)率高，操作簡單，容易實(shí)現(xiàn)機(jī)械化和自動(dòng)化。模鍛件尺寸精度高，機(jī)械加工余量小，鍛件的纖維組織分布更為合理，可進(jìn)一步提高零件的使用壽命。
①. 自由鍛工藝
自由鍛造時(shí)，鍛件的形狀是通過一些基本變形工序?qū)⑴髁现鸩藉懗傻摹Ｗ杂慑懺斓幕竟ば蛴戌叴?、拔長、沖孔、彎曲和切斷等。
a. 鐓粗 鐓粗是對原坯料沿軸向鍛打，使其高度減低、橫截面增大的操作過程。這種工序常用于鍛造齒輪坯和其他圓盤形類鍛件。鐓粗分為全部鐓粗和局部鍛粗兩種。
b.拔長 拔長是使坯料的長度增加，截面減小的鍛造工序，通常用來生產(chǎn)軸類件毛坯，如車床主軸、連桿等。
c.沖孔 用沖子在坯料上沖出通孔或不通孔的鍛造工序。
d.彎曲 使坯料彎曲成一定角度或形狀的鍛造工序。
e.扭轉(zhuǎn) 使坯料的一部分相對另一部分旋轉(zhuǎn)一定角度的鍛造工序。
f. 切割 分割坯料或切除料頭的鍛造工序。
②. 模鍛工藝
模鍛全稱為模型鍛造，將加熱后的坯料放置在固定于模鍛設(shè)備上的鍛模內(nèi)鍛造成形的。
a. 模鍛的基本工序
模鍛工藝過程：下料、加熱、預(yù)鍛、終鍛、沖連皮、切邊、調(diào)質(zhì)、噴丸。常用工藝有鐓粗、拔長，折彎、沖孔、成型。
b.常用模鍛設(shè)備有模鍛錘、熱模鍛壓力機(jī)、平鍛機(jī)和摩擦壓力機(jī)等。
通俗地講，鍛造法蘭質(zhì)量更好，一般是通過模鍛生產(chǎn)，晶體組織細(xì)密，強(qiáng)度高，當(dāng)然價(jià)格也貴一些。無論是鑄造法蘭還是鍛造法蘭都屬于法蘭常用制造方法，看需要使用的部件的強(qiáng)度要求，如果要求不高，還可以選用車削制法蘭。
3. 割制法蘭
在中板上直接切割出法蘭的留有加工量的內(nèi)外徑及厚度的圓盤，再進(jìn)行螺栓孔及水線的加工。這樣生產(chǎn)出來的法蘭就叫作割制法蘭，此類法蘭最大直徑以中板的幅寬為限。
4. 卷制法蘭
用中板割條子然后卷制成圓的工藝叫作卷制，多用于一些大型法蘭的生產(chǎn)。卷制成功之后進(jìn)行焊接，然后壓平，再進(jìn)行水線及螺栓孔的工藝的加工。
