一、8字盲板

  1. 8字盲板（spectacle blind；figure 8 blind）是一種管道用件，一半是盲板一半是鐵圈。盲板主要用于將生產介質完全隔離，防止由于切斷閥關閉不嚴而影響生產，甚至造成事故。

  2. 材質主要有碳鋼、不銹鋼、合金，可根據管路壓力等級和管路介質進行選擇。

  3. 8字盲板就是插環（spacer）和插板的結合體，一般8字盲板用在小管上，插環和插板用于比較大的管道上。八字盲板與插環、插板比較有以下兩個優點：①不用考慮更換后的處理問題；②可以清楚地看到管線是處于斷開還是開通狀態。

      八字盲板兩個缺點：①. 重量問題，特別是大直徑的八字盲板；②. 安裝空間限制，需要更大空間。

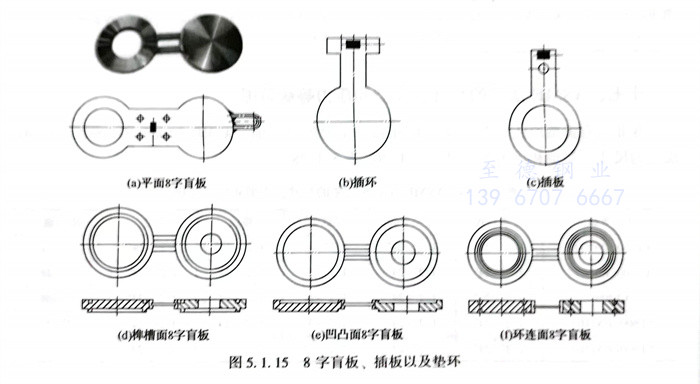

  4. 8字盲板、插環及插板，它們常被夾在兩片法蘭之間以實現不同用途。它們都應有兩個和匹配法蘭同樣的密封面。見圖5.1.15。

二、盲板設置的場合

  1. 原始開車準備階段，在進行管道的強度試驗或嚴密性試驗時，不能和所相連的設備（如透平、壓縮機、氣化爐、反應器等）同時進行的情況下，需在設備與管道的連接處設置盲板。

  2. 界區外連接到界區內的各種工藝物料管道，當裝置停車時，若該管道仍在運行之中，在切斷閥處設置盲板。

  3. 裝置為多系列時，從界區外來的總管道分為若干分管道進入每一系列，在各分管道的切斷閥處設置盲板。

  4. 當裝置內停運維修時，裝置外有可能或要求繼續運行的管道，在裝置邊界處除設置切斷閥外，還應在閥門的靠裝置一側的法蘭處設置盲板。

  5. 充壓管道、置換氣管道（如氮氣管道、壓縮空氣管道）與工藝管道或設備相連時，在切斷閥處設置盲板。

  6. 設備、管道的低點排凈，若工藝介質需集中到統一的收集系統，在切斷閥后設置盲板。運行中，當有的設備需切斷檢修時，在閥門與設備之間法蘭接頭處應設置盲板。對于能點燃并在空氣中連續燃燒的流體管道、閥門與盲板之間裝有小放空閥時，放空閥后的管道，應引至安全地點。

  7. 設備和管道的排氣管、排液管、取樣管在閥后應設置盲板或絲堵。無毒、無危害健康和非爆炸危險的物料除外。

  8. 裝置分期建設時，有互相聯系的管道在切斷閥處設置盲板，以便后續工程施工。

  9. 裝置正常生產時，需完全切斷的一些輔助管道，一般也應設置盲板。

  10. 流體溫度低于-5℃時，或大氣腐蝕嚴重的場合，宜使用分離式盲板，即插板與墊環。不宜使用“8”字盲板。

  11. 插板與墊環應有識別標記，標記部位應伸出法蘭。

  12. 其他工藝要求需設置盲板的場合。

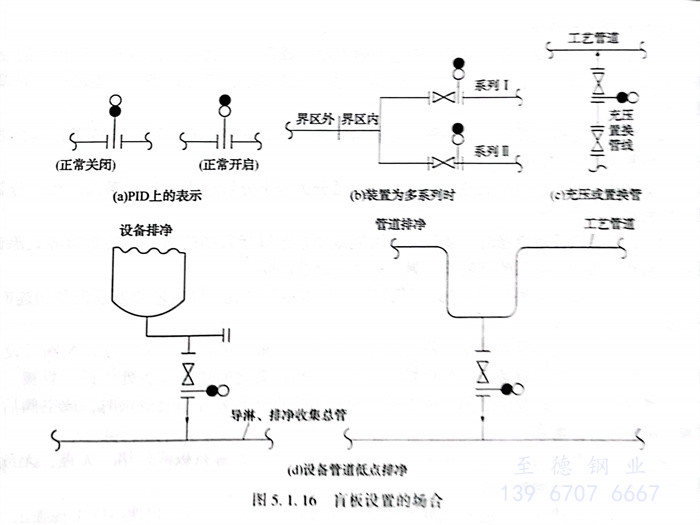

  盲板設置的場合見圖5.1.16。

三、盲板的有關標準

  1. API 590（八字盲板、插板、墊環）；

  2. HG/T 21547（管道用鋼制插板、墊環、8字盲板）；

  3. HG/T 20570.23（盲板的設置）。
