①. 不銹鋼蒸汽支管應自蒸汽主管的頂部接出,支管上的切斷閥應安裝在靠近主管的水平管段上。


  ②. 不銹鋼蒸汽主管的末端應設集液包。


  ③. 水平敷設的蒸汽主管上集液包的設計見后。


  ④. 不得從用汽要求很嚴格的蒸汽管道上接出支管作其他用途。


  ⑤. 各分區的消防蒸汽應單獨從主管上引出,不允許消防蒸汽和吹掃蒸汽合用一根蒸汽支管。


  ⑥. 蒸汽支管的低點,應根據不同情況設排液閥或疏水閥。


  ⑦. 在不銹鋼蒸汽管道的Ⅱ形補償器上,不應引出支管。在靠近形補償器兩側的直管上引出支管時,支管不應妨礙主管的變形或位移。因主管熱脹而產生的支管引出點的位移,不應使支管承受過大的應力或過多的位移。


  ⑧. 多根蒸汽伴熱管應成組布置并設分配管,分配管的蒸汽宜就近從主管接出。

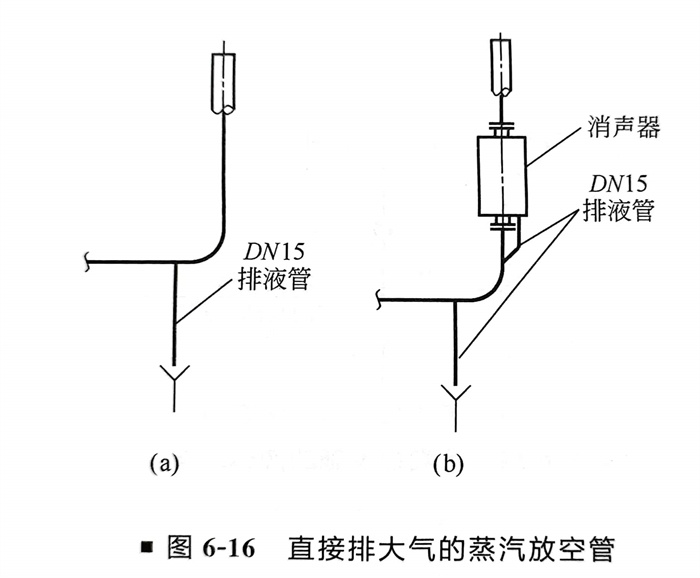

  ⑨. 直接排至大氣的蒸汽放空管,應在該管下端的彎頭附近開一個Φ6mm的排液孔,并接DN15的管子引至排水溝、漏斗等合適的地方。如果放空管上裝有消聲器,則消聲器底部應設DN15的排液管并與放空管相接。放空管應設導向和承重支架(見圖6-16)。




  ⑩. 連續排放或經常排放的泛汽管道,應引至非主要操作區和操作人員不多的地方。


  ?. 蒸汽凝結水管道布置,當回收凝結水時,宜架空敷設在管廊上。為減少壓降,凝結水支管宜順介質流向45°斜接在凝結水回收總管頂部,如工藝要求時應在靠近總管的支管水平管段上設切斷閥。當支管從低處向高處匯入總管時,在匯入處宜設止回閥,有止回作用的疏水閥可不設止回閥。
