①. 氧氣站內不銹鋼氧氣管道的布置常遵循的規范有GB50030《氧氣站設計規范》。石油化工裝置內(非氧氣站)不銹鋼氧氣管道的設計規則需根據工程項目的具體情況而確定。
②. 不銹鋼氧氣管道宜架空敷設。由于氧氣密度大于空氣,易在低洼處聚積,只有當架空有困難時,方可采用不通行地溝敷設或直接埋地敷設。
③. 不銹鋼氧氣管道應考慮溫度差變化的熱補償。補償方法宜采用自然補償。
④. 不銹鋼氧化管道應嚴禁與油脂接觸,使用前,不銹鋼管內應進行脫脂處理。氧氣管道的連接,應采用焊接,但與設備、閥門連接處可采用法蘭或螺紋連接。螺紋連接處,應采用一氧化鉛、水玻璃或聚四氟乙烯薄膜作為填料,嚴禁用涂鉛紅的麻或棉絲,或其他含油脂的材料。
⑤. 為消除管內由于氣流摩擦產生的靜電聚集,氧氣管道應有導除靜電的接地裝置。裝置內氧氣管道,可與裝置的靜電干線相連接。接地電阻不應大于10Ω;直接埋地管道,可在埋地之前及出地后各接地一次。當每對法蘭或螺紋接頭間電阻值超過0.03Ω時,應設跨接導線。
⑥. 不銹鋼氧氣管道的彎頭、分支處,不應緊接安裝在閥門的下游;閥門的下游側宜設長度不小于管外徑5倍的直管段。

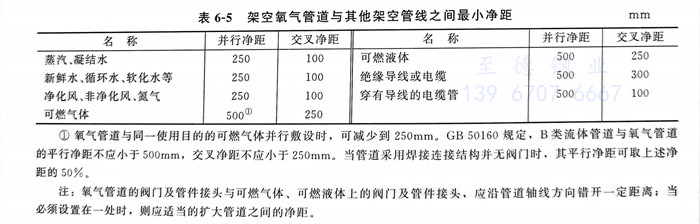

⑦. 廠房內不銹鋼氧氣管道宜沿墻、柱或?qū)TO(shè)的支架架空敷設,其高度應不妨礙交通和便于檢修;氧氣管道可以與各種氣體、液體(包括燃氣、燃油)管道共架敷設。共架時,氧氣管道宜布置在其他管道外側,并宜布置在燃油管道上面。各種管道之間的最小凈距按表6-5確定。
①. 不銹鋼氧氣管道與同一使用目的的可燃氣體并行敷設時,可減少到250mm。GB50160規定,B類流體管道與氧氣管道的平行凈距不應小于500mm,交叉凈距不應小于250mm。當管道采用焊接連接結構并無閥門時,其平行凈距可取上述凈距的50%。
注:不銹鋼氧氣管道的閥門及管件接頭與可燃氣體、可燃液體上的閥門及管件接頭,應沿管道軸線方向錯開一定距離;當必須設置在一處時,則應適當?shù)臄U大管道之間的凈距。
⑧. 不銹鋼氧氣管道采用不通行地溝敷設時,溝上應設防止可燃氣體、火花和雨水浸入的非燃燒體蓋板。嚴禁各種導電線路與氧氣管道敷設在同一地溝內。當氧氣管道與壓縮空氣、氮氣和水管同地溝敷設時,氧氣管道應布置在上面,地溝應能排除積水。當氧氣管道與同一使用目的燃氣管道同地溝敷設時,溝內應填滿沙子,并嚴禁與其他地溝相通。
⑨. 進入裝置的氧氣總管,應在進裝置便于接近操作的地方設切斷閥,并宜在適當位置設放空管,放空管口應設在高出平臺4m以上的空曠、無明火的地方。
⑩. 通往氧氣壓縮機的氧氣管道以及裝有壓力、流量調節閥的氧氣管道上,應在靠近壓縮機入口或壓力、流量調節閥的上游側裝設過濾器,過濾器的材料應為不銹鋼或銅基合金。
?. 通過高溫作業以及火焰區域的氧氣管道,應在該管段增設隔熱措施,管壁溫度不應超過70℃。
?. 穿過墻壁、樓板的氧氣管道應加套管,套管內應用石棉或其他不燃材料填實。不銹鋼氧氣管道不應穿過生活間、辦公室,并不宜穿過不使用氧氣的房間。當必須通過不使用氧氣的房間時,則在該房間內的管段上不應有法蘭或螺紋連接接口。
?. 不銹鋼氧氣管道不應使用異徑法蘭。
