管道配管保護層材料選用主要有以下幾點要求:


(1)保護層的種類。根據用材不同和施工方法不同可分為三類:①. 涂抹式保護層。②. 金屬式保護層。③. 布?xì)诸惐Wo(hù)層。


(2)①. 保護層材料應具有強度高的特點,在使用條件下不軟化、不脆裂,且應抗老化,使用壽命不小于設計使用年限。②. 保護層材料應具有防水、抗大氣腐蝕、化學性能穩定的特點,不腐蝕隔熱層或防潮層,同時還具有不燃性。


(3)保護層材料應采用不低于GB8624《建筑材料及制品燃燒性能分級》中規定的C級材料。對儲存或輸送易燃、易爆物料的設備及管道,以及與其鄰近的管道,其保護層必須采用不低于GB 8624《建筑材料及制品燃燒性能分級》中規定的A2級材料。


(4)絕熱結構外層應設置保護層。保護層應嚴密、防水;應抗大氣腐蝕和光照老化;安裝應方便,外表應整齊美觀;應有足夠的機械強度,使用壽命應長。在環境變化與振動情況下,應不滲水、不開裂、不散縫、不墜落。


(5)保護層宜選用金屬材料。腐蝕性環境下宜采用耐腐蝕材料作保護層,有防火要求的設備及管道宜選用不銹鋼薄板作保護層。


(6)金屬保護層接縫形式可根據具體情況,選用搭接、插接、咬接及嵌接形式,并應符合下列規定:


     ①. 硬質絕熱制品金屬保護層縱縫,在不損壞里面制品及防潮層前提下可采用咬接。半硬質和軟質絕熱制品的金屬保護層的縱縫可用插接或搭接,搭接尺寸不得少于30mm。插接縫可用自攻螺釘或抽芯鉚釘連接,搭接縫宜用抽芯鉚釘連接。釘?shù)拈g距宜為150~200mm。


     ②. 金屬保護層的環縫,可采用搭接或插接。搭接時一端應壓出凸筋,搭接尺寸不得小于50mm。水平設備及管道上的縱向搭接應在水平中心線下方15°~45°的范圍內順?biāo)罱?。除有防墜落要求的垂直安裝的保護層外,在保護層搭接或插接的環縫上,不宜使用自攻螺釘或抽芯鉚釘固定。


(7)直管段上為熱膨脹而設置的金屬保護層環向接縫,應采用活動搭接形式。活動搭接余量應能滿足熱膨脹的要求,且不應小于100mm,其間距應符合下列規定:


     ①. 硬質保溫制品,活動環向接縫應與保溫層的伸縮縫設置相一致。


     ②. 軟質及半硬質保溫制品,介質溫度小于或等于350℃時的活動環向接縫間距為4~6m,介質溫度大于350℃時的活動環向接縫間距為3~4m。


(8)管道彎頭起弧處的金屬保護層宜布置一道活動搭接形式的環向接縫。


(9)保冷結構的金屬保護層接縫宜用咬接或鋼帶捆扎結構,不宜使用螺釘或鉚釘連接,使用螺釘或鉚釘連接時,應采取保護措施。


(10)保護層應有整體防水功能,應能防止水和水汽進入絕熱層。對水和水汽易滲進絕熱層的部位應用瑪蹄脂或密封膠嚴縫。


(11)大型立式設備、儲罐及振動設備的金屬保護層,宜設置固定支承結構。

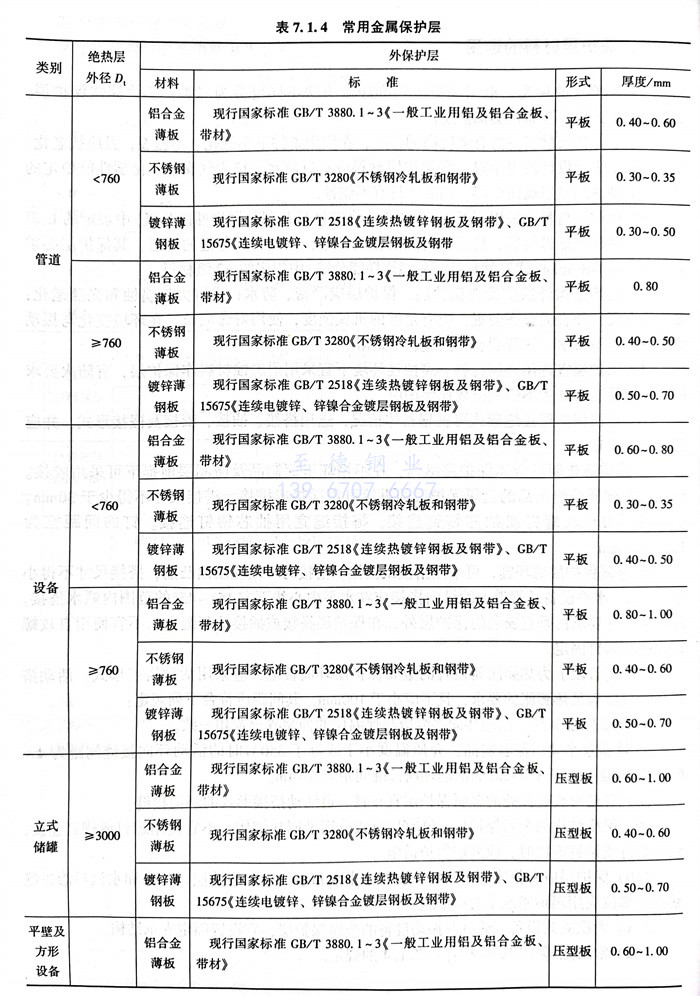

(12)常用金屬保護層應符合表7.1.4的規定。




  注:①. 需增加剛度的保護層可采用瓦楞(波紋)板形式。

        ②. 一般不推薦采用非金屬材料做保護層。

        ③. 用戶有特定要求時也可采用不銹鋼保護層。
