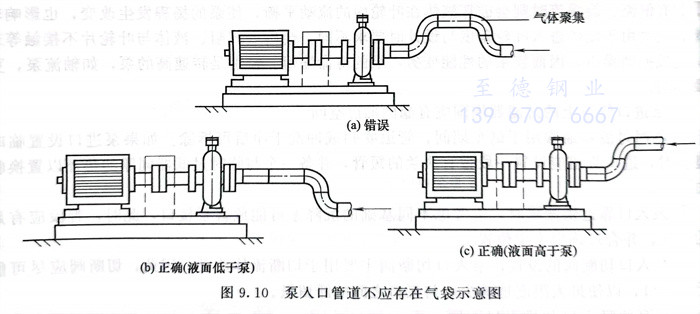

①. 為防止泵產生汽蝕，泵入口管道不應存在氣袋，見圖9.10。

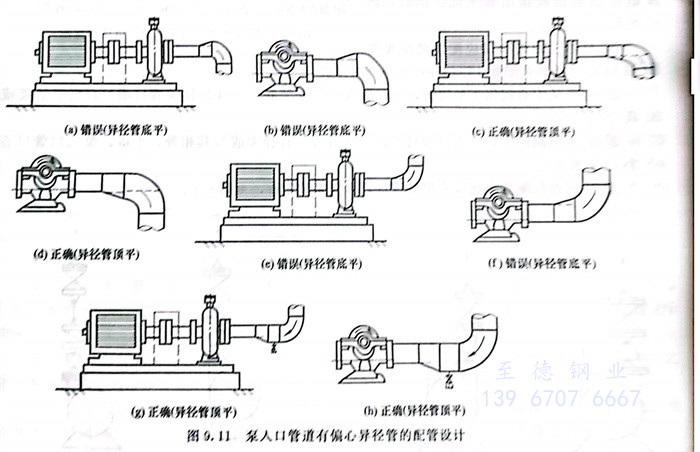

②. 當泵入口處有變徑時，應采用偏心異徑管。偏心異徑管和泵底進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，應采用頂平安裝，并在低點設置排凈；但輸送含有固體介質或漿液時，水平管段上的偏心異徑管應采用底平安裝。如圖9.11所示。
GB 50316《工業金屬管道設計規范》、API RP686《機械裝置和裝置設計的推薦實施規程》和國外工程公司都要求離心泵入口處水平的偏心異徑管采用頂平布置。

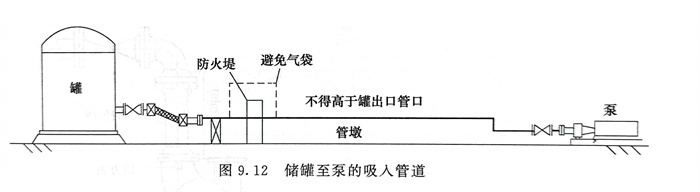

③. 由儲罐至泵的吸入管道，為了不出現氣袋，應穿越防火堤，且使管墩上的管道在最低點的位置，見圖9.12。
④. 輸送密度小于650kg/m3的液體，如液化石油氣、液氨等，泵的吸入管道應有1/50～1/100的坡度坡向泵。由于日照的原因，管道內介質會部分汽化，所以需設計成重力流動管道，使汽化產生的氣體返回罐內。
⑤. 關于泵入口管道頂平和底平的設計要求，國內外規范可能不相同，例如，意大利某規范規定，當泵從上吸入，管口與異徑管、彎頭直連布置時采用底平的異徑管。本書依據我國的GB50316《工業金屬管道設計規范》、SH 3012《石油化工金屬管道布置設計規范》等規范介紹。
