罐是用于儲存液體或氣體的密封容器,在工業裝置中起著承上啟下的作用,是石油、化工、輕工、冶金、電力等行業必不可少的基礎設施。儲罐的形式也是多種多樣的,主要分類方法如下。
1. 按位置分類
地上儲罐,罐的罐底位于設計標高士0.00及其以上,罐底在設計標高±0.00以下但不超過罐高度的1/2;地下儲罐,罐內液位處于設計標高士0.00以下0.2m的罐;半地下儲罐,罐埋入地下深于其高度的1/2,而且罐的液位的最大高度不超過設計標高±0.00以上0.2m;海上儲罐;海底儲罐;地下廢坑道廢礦穴改建地下的儲庫等。
2. 按油品分類
可分為原油儲罐、燃油儲罐、潤滑油罐、食用油罐、消防水罐等。
3. 按用途分類
可分為生產油罐、存儲油罐等。
4. 按結構分類
可分為固定頂儲罐、浮頂儲罐、球形儲罐等。
5. 按制造儲罐的材料分類
可分為非金屬儲罐、塑料防震及軟體儲罐和金屬儲罐(鋼殼襯里、鋁及其合金等)。
6. 按大小分類
100m3以上為大型儲罐,多為立式儲罐;100m3以下的為小型儲罐,多為臥式儲罐。
7. 按溫度分類
可分為低溫儲罐、常溫儲罐(<90℃)和高溫儲罐(90~250℃)。
8. 按設計壓力大小分類
常壓儲罐(atmospheric storage tank),設計壓力小于或等于6.9kPa(罐頂表壓)的儲罐;低壓儲罐,設計壓力大于6.9kPa且小于0.1MPa(罐頂表壓)的儲罐;壓力儲罐,設計壓力大于或等于0.1MPa(罐頂表壓)的儲罐。
其中,常壓液體儲罐有以下4種結構形式。
a. 固定頂儲罐,適用于儲存各類油品、化學品或其他液態物料,常采用弱頂結構(錐頂或拱頂)。
b. 內浮頂儲罐,是在固定頂儲罐內加設內浮盤。內浮盤可隨罐內液面升降,消除罐內液體氣化空間,以減少氣相放空物料損失。常用于儲存甲B、乙A類油品及化學品。
c. 外浮頂儲罐無固定罐頂,只有可隨液面升降的浮盤和罐壁。建造費用省,儲存物料損耗低,適用于建造大容積儲罐。由于儲罐浮頂暴露于大氣中,儲存物料易被雨、雪、灰塵污染,因而多用于儲存原油、燃料油等抗污染的大宗物料。
d. 常壓臥式儲罐,適用于儲存小批量的物料。 其中,常見壓力儲罐有球罐。
9. 按罐壁結構分類
a. 單防罐。帶隔熱層的單壁儲罐或由內罐和外罐組成的儲罐。其內罐能適應儲存低溫冷凍液體的要求,外罐主要是支撐和保護隔熱層,并能承受氣體吹掃的壓力,但不能儲存內罐泄漏出的低溫冷凍液體。
b. 雙防罐。由內罐和外罐組成的儲罐。其內罐和外罐都能適應儲存低溫冷凍液體,在正常操作條件下,內罐儲存低溫冷凍液體,外罐能夠儲存內罐泄漏出來的冷凍液體,但不能限制內罐泄漏的冷凍液體所產生氣體的排放。
c. 全防罐。由內罐和外罐組成的儲罐。其內罐和外罐都能適應儲存低溫冷凍液體,內外罐之間的距離為1~2m,罐頂由外罐支撐,在正常操作條件下內罐儲存低溫冷凍液體,外罐既能儲存冷凍液體,又能限制內罐泄漏液體所產生氣體的排放。
10. 按用途分類
原料罐區、中間原料罐區和成品罐區。罐區將連續穩定地供給主裝置所需的各種原料,承接主裝置的主要產品,并連續穩定地供給進一步深加工的下游產品裝置或?qū)ν怃N售產品。罐區能在上、下游裝置之間起到緩沖作用,當上、下游裝置出現事故或停車時,利用罐區內儲存的原料和罐區的儲存能力,盡量使主裝置不停車均衡地生產;反之,當主裝置出現事故停車時,也可以通過罐區的儲存能力保證上、下游裝置維持連續生產。一個比較典型的完整罐區主要由儲罐、泵、附屬火炬、控制室、配電室、變壓器室、風機室和安全消防設施等組成。

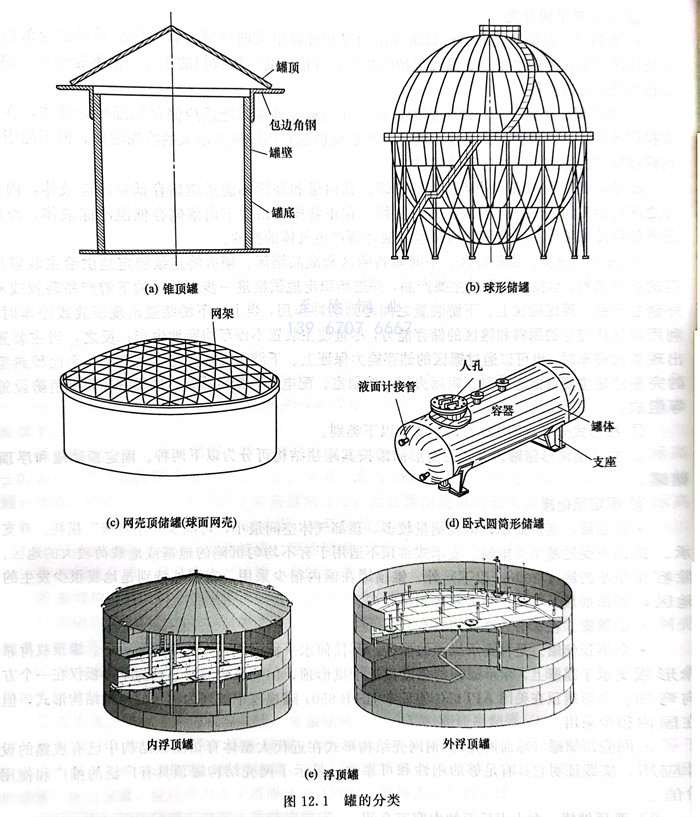

11. 按形式分類(圖12.1),主要有以下類別
①. 立式圓筒形儲罐。立式圓筒形儲罐按其罐頂結構可分為以下兩種。固定頂儲罐和浮頂儲罐。
a. 固定頂儲罐
·錐頂罐。制造簡單,但耗鋼量較多,頂部氣體空間最小,可減少“小呼吸”損耗。自支承。錐頂不受地基條件限制。支承式錐頂不適用于有不均勻沉陷的地基或地載荷較大的地區。除容量很小的罐(200m3以下)外,錐頂罐在國內很少采用,在國外特別是地震很少發生的地區,如新加坡、英國、意大利等用得較多。
·拱頂罐。在本書后面的內容有介紹。
·傘形頂儲罐。是自支承拱頂?shù)淖兎N,其任何水平截面都具有規則的多邊形。罐頂載荷靠傘形板支承于罐壁上,傘形罐頂?shù)膹?qiáng)度接近于拱形頂,但安裝較容易,因?yàn)閭阈伟鍍H在一個方向彎曲。傘形罐頂在美國API650和日本JIS B8501罐規范中被列為罐頂?shù)囊环N結構形式,但在國內很少采用。
·網殼頂儲罐(球面網殼)。鋼網殼結構形式在近代大型體育館屋頂結構中已有成熟的設計應用,實踐證明它具有足夠的剛性和可靠性,顯示了網殼結構罐頂具有廣泛的推廣和使用價值。
②. 浮頂儲罐。在本書后面的內容有介紹。
b. 臥式圓筒形儲罐。適用于儲存容量較小且需壓力較高的液體。
c. 球形儲罐。適用于儲存容量較大且有一定壓力的液體,如液氨、液化石油氣、乙烯等。
d. 雙曲線儲罐(滴形儲罐)。自出現后由于結構復雜,施工困難,造價高,國內沒建造過,國外也很少采用,實際上已被淘汰。
e. 懸鏈?zhǔn)絻?chǔ)罐。在國內又稱為無力矩儲罐,這種國內在20世紀50~60年代曾建造過,但由于頂板過薄易積水,銹蝕遭損壞,目前已被淘汰。
