一、GB標(biāo)準(zhǔn)法蘭用螺栓／螺母材料

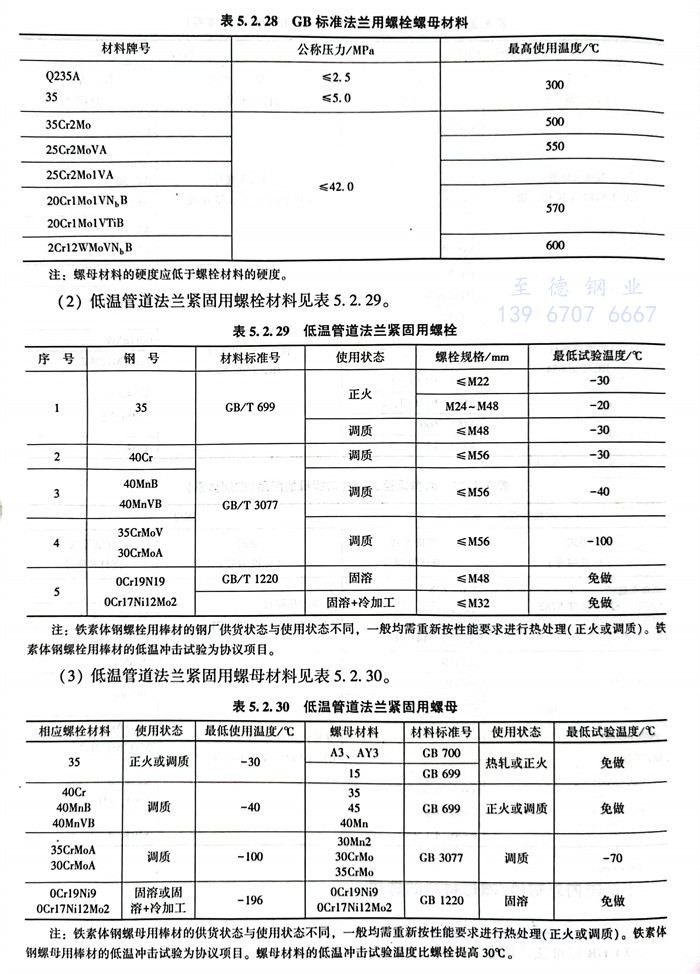

 1. GB標(biāo)準(zhǔn)法蘭用螺栓／螺母材料見(jiàn)表5.2.28。

 2. 低溫管道法蘭緊固用螺栓材料見(jiàn)表5.2.29。

    注：鐵素體鋼螺栓用棒材的鋼廠供貨狀態(tài)與使用狀態(tài)不同，一般均需重新按性能要求進(jìn)行熱處理（正火或調(diào)質(zhì)）。鐵素體鋼螺栓用棒材的低溫沖擊試驗(yàn)為協(xié)議項(xiàng)目。

 3. 低溫管道法蘭緊固用螺母材料見(jiàn)表5.2.30。

   注：鐵素體鋼螺母用棒材的供貨狀態(tài)與使用狀態(tài)不同，一般均需重新按性能要求進(jìn)行熱處理（正火或調(diào)質(zhì)）。鐵素體鋼螺母用棒材的低溫沖擊試驗(yàn)為協(xié)議項(xiàng)目。螺母材料的低溫沖擊試驗(yàn)溫度比螺栓提高30℃。

二、ASME標(biāo)準(zhǔn)法蘭用螺栓／螺母材料

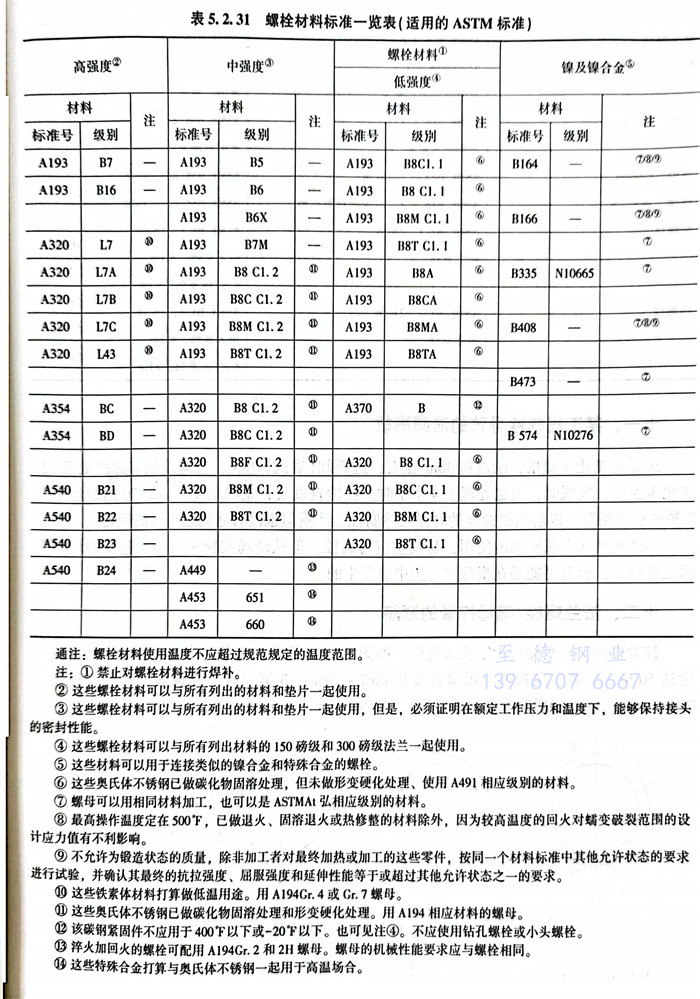

1. ASME標(biāo)準(zhǔn)法蘭用螺栓材料見(jiàn)表5.2.31。

通注：螺栓材料使用溫度不應(yīng)超過(guò)規(guī)范規(guī)定的溫度范圍。

注：①. 禁止對(duì)螺栓材料進(jìn)行焊補(bǔ)。

     ②. 這些螺栓材料可以與所有列出的材料和墊片一起使用。

      ③. 這些螺栓材料可以與所有列出的材料和墊片一起使用，但是，必須證明在額定工作壓力和溫度下，能夠保持接頭的密封性能。

      ④. 這些螺栓材料可以與所有列出材料的150磅級(jí)和300磅級(jí)法蘭一起使用。

      ⑤. 這些材料可以用于連接類(lèi)似的鎳合金和特殊合金的螺栓。

      ⑥. 這些奧氏體不銹鋼已做碳化物固溶處理，但未做形變硬化處理、使用A491相應(yīng)級(jí)別的材料。

      ⑦. 螺母可以用相同材料加工，也可以是ASTMAt弘相應(yīng)級(jí)別的材料。

      ⑧. 最高操作溫度定在500℉，已做退火、固溶退火或熱修整的材料除外，因?yàn)檩^高溫度的回火對(duì)蠕變破裂范圍的設(shè)計(jì)應(yīng)力值有不利影響。

      ⑨. 不允許為鍛造狀態(tài)的質(zhì)量，除非加工者對(duì)最終加熱或加工的這些零件，按同一個(gè)材料標(biāo)準(zhǔn)中其他允許狀態(tài)的要求進(jìn)行試驗(yàn)，并確認(rèn)其最終的抗拉強(qiáng)度、屈服強(qiáng)度和延伸性能等于或超過(guò)其他允許狀態(tài)之一的要求。

      ⑩. 這些鐵素體材料打算做低溫用途。用A194Gr．4或Gr．7螺母。

      ?. 這些奧氏體不銹鋼已做碳化物固溶處理和形變硬化處理。用A194相應(yīng)材料的螺母。

      ?. 該碳鋼緊固件不應(yīng)用于400F以下或-20℉以下。也可見(jiàn)注④。不應(yīng)使用鉆孔螺栓或小頭螺栓。

      ?. 淬火加回火的螺栓可配用A194Gr．2和2H螺母。螺母的機(jī)械性能要求應(yīng)與螺栓相同。

      ?. 這些特殊合金打算與奧氏體不銹鋼一起用于高溫場(chǎng)合。

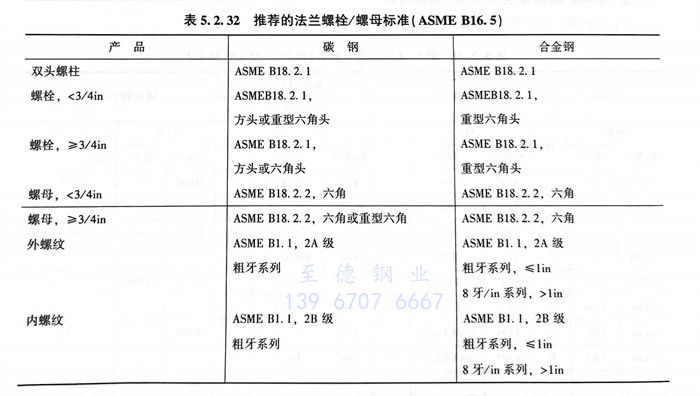

2. 美國(guó)ASME B16.5推薦的法蘭螺栓／螺母標(biāo)準(zhǔn)，見(jiàn)表5.2.32。

  表5.2.32 推薦的法蘭螺栓／螺母標(biāo)準(zhǔn)（ASME B16.5）
