一、截止閥概述

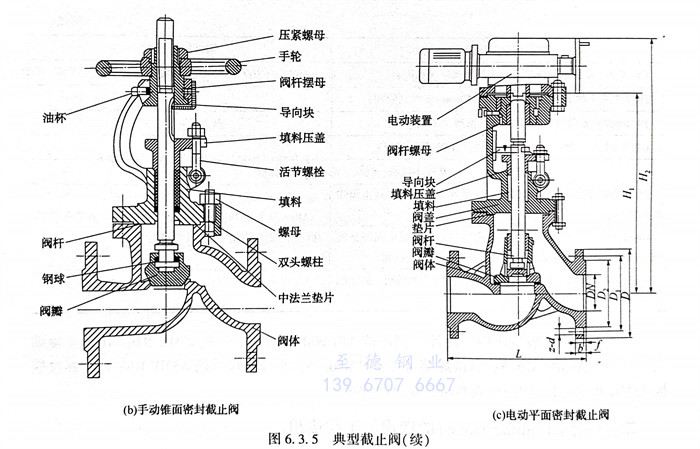

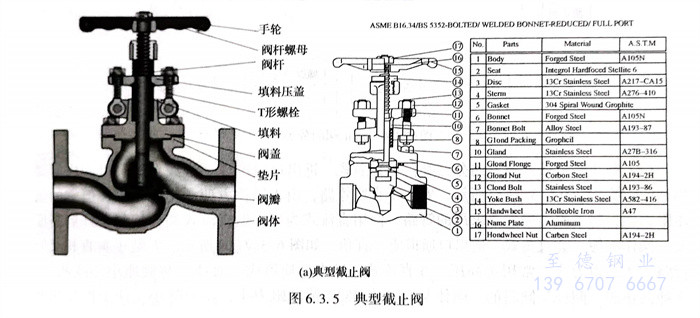

截止閥,也叫截門、球心閥、停止閥、切斷閥,是使用最為廣泛的一種閥門。它所以廣受歡迎,是由于開閉過程中,密封面之間摩擦力小,比較耐用;開啟高度不大;制造容易,維修方便;不僅適用于中低壓,而且適用于高壓、超高壓。它的閉合原理是,依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。它的結構長度大于閘閥,同時流體阻力較大,長期運行時,它的密封可靠性也不強。截止閥的動作特性是,關閉件(閥瓣)沿閥座中心線移動。它的作用主要是切斷,也可粗略調節流量,但不能當節流閥使用。典型截止閥如圖6.3.5所示。
二、截止閥的分類

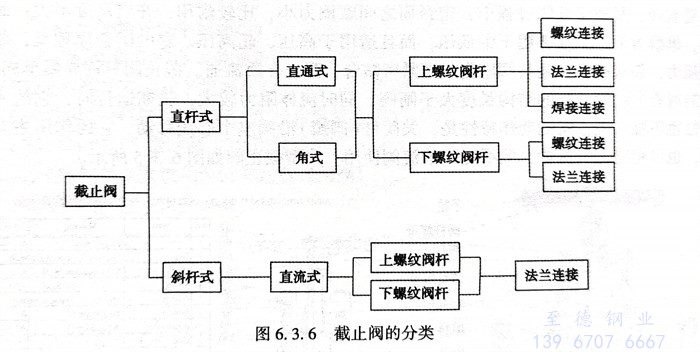

1. 總分類見圖6.3.6。
2. 截止閥可按通道方向分三類:

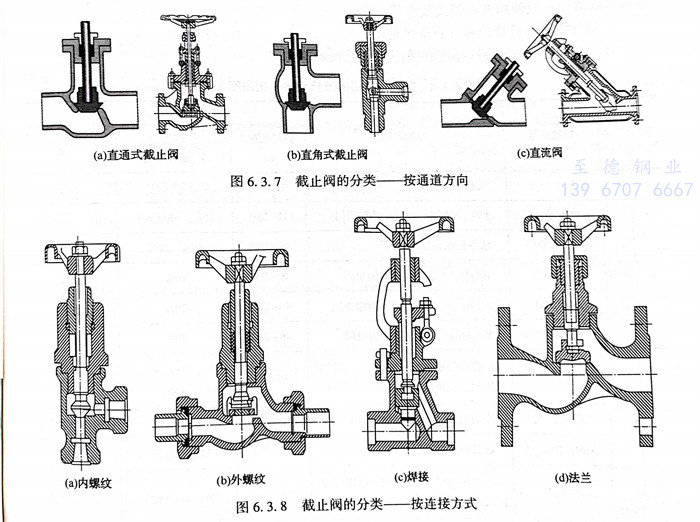

①. 直通式:進出口通道成一直線,但經過閥座時要拐90°的彎。如圖6.3.7(a)所示。安裝于直線管路,由于操作方便,用得最多。但它的流體阻力大,對于阻力損失要求嚴的管路,使用直流式為好。但直流式閥桿傾斜,開啟高度大,操作不便。
②. 直角式:進出口通道成一直角。如圖6.3.7(b)所示。安裝于垂直相交的管路,流動阻力小,常用于高壓。③直流式:進出口通道成一直線,與閥座中心線相交。這種截止閥,閥桿是傾斜的。閥體與
閥桿成45°,流動阻力小,壓力降小,便于檢修和更換。如圖6.3.7(c)所示。
3. 按連接方式截止閥分為:內螺紋式、外螺紋式、焊接式、法蘭式等。見圖6.3.8。
三、適用范圍
(1)與閘閥相比截止閥具有一定的調節作用,故常用于調節閥組的旁路。經常需要調節壓力和流量的部位,應選用節流閥。
(2)截止閥單向流動。
(3)截止閥在關閉時需要克服介質的阻力。截止閥與相同規格的閘閥相比,結構長度較大,一般用于DN≤250的管道上,因?yàn)榇罂趶降慕刂归y加工和制造都比較麻煩,且密封性能不如小口徑的截止閥。
(4)對要求有一定調節作用的開關場合(如調節閥旁路、軟管站等)和輸送液化石油氣、液態烴介質的場合,宜選用截止閥以代替閘閥。
(5)用于手動調節流量,結構簡單,制造維護方便,密封面結構較耐腐蝕,流體阻力大。流體向上流過閥座,閥座上有沉淀物時影響嚴密性,不宜用于懸浮固體及黏度較大的流體。
(6)直通式和直流式的截止閥、節流閥可安裝在水平和垂直管道上,角式截止閥和節流閥需安裝在垂直相交的管道上,安裝時要注意閥體的指示方向與介質的流向一致。
(7)針形閥是帶細微錐形塞子的截止閥,可用于小流量微調或用作取樣閥,通常應用于小口徑。如果口徑大,也需要有調節功能,可以采用節流閥,此時閥瓣為拋物線等形狀。
(8)要求低泄漏的工況,應采用低泄漏的截止閥。低泄漏的截止閥有多種結構,其中在化工裝置中一般使用波紋管式截止閥。
四、鋼制截止閥的設計標準和適用范圍

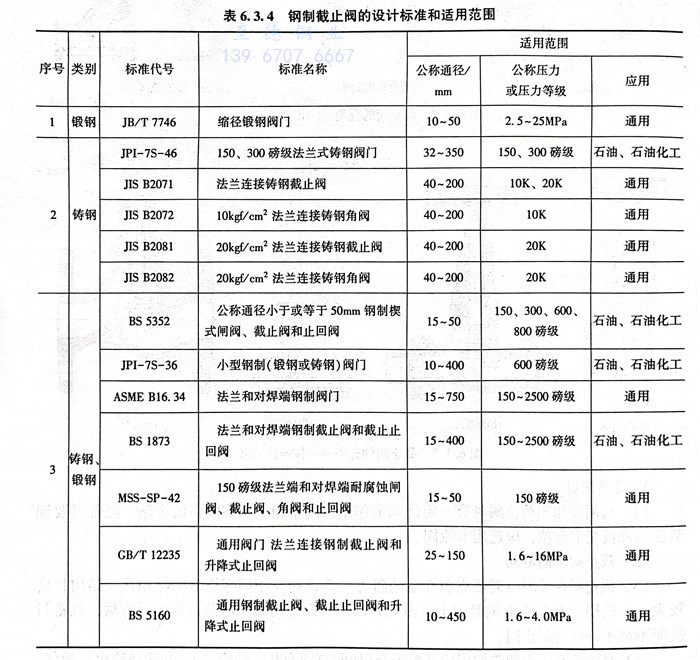

1. 鋼制截止閥的設計標準和適用范圍見表6.3.4。
2. 截止閥有關其他標準。
GB/T 12233《通用閥門 鐵制截止閥與升降式止回閥》
JB/T 53174《截止閥產品質量分等》
JB/T 53165《高壓平衡截止閥產品質量分等》
GB/T 587《船用法蘭青銅截止閥》
GB/T 590《船用法蘭鑄鐵截止閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》
GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

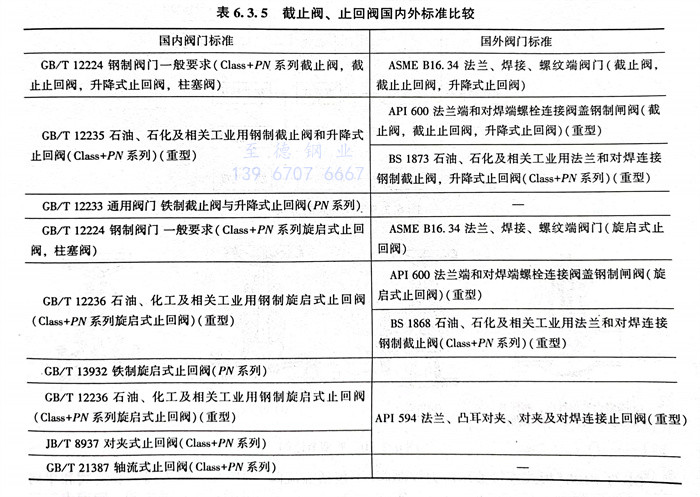

3. 截止閥、止回閥國內外標準比較見表6.3.5。
4. 國外截止閥規范應用
設計、制造按BS 1873、BS 5352、ASME B16.34。結構長度按ASME B16.10。連接端法蘭尺寸ASME按ASME B16.5;對接焊端按ASME B16.25;承插口尺寸按ASME B16.11;螺紋端按 ASME Bl.20.1。閥門檢查和試驗按API 598。
