一、節流閥概述

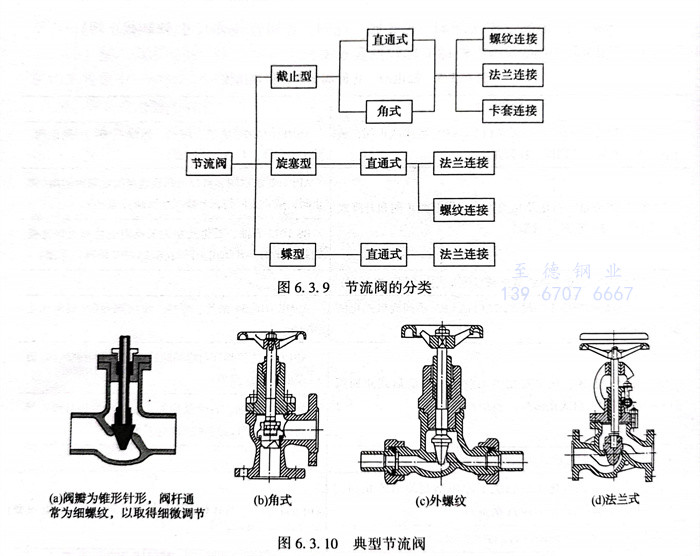

  節流閥，也叫針形閥，外形跟截止閥并無區別，但閥瓣形狀不同，用途也不同。它以改變通道面積的形式來調節流量和壓力。有直角式和直通式兩種，都是手動的。通常用于壓力降較大的場合。但它的密封性能不好，作為截止閥是不合適的。同樣，截止閥雖能短時間粗略調節流量，但作為節流閥也不行，當形成狹縫時，高速流體會使密封面沖蝕磨損，失去效用。節流閥的分類見圖6.3.9。

二、最常見的節流閥

  最常見的節流閥閥瓣為圓錐形的。用這種閥瓣做成的節流閥也是最常見的節流閥，見圖6.3.10。節流閥特別適用于節流，用于改變通道截面積，調節流量或壓力。

三、節流閥有關標準

SY/T 5148《石油鉆采設備用氣動元件單向節流閥》

GB/T 8100《板式連接液壓壓力控制閥（不包括溢流閥）順序閥、卸荷閥、節流閥和單向閥安裝面》

JB/T 53368《液壓節流閥產品質量分等》

JB/T 9081《空氣分離設備用低溫截止閥和節流閥技術條件》

JB/T 53155《空氣分離設備用低溫截止閥和節流閥產品質量分等》

JB/T 10368《液壓節流閥》

NF E48423《液壓傳動減壓閥、順序閥、卸載閥、節流閥和止回閥裝配面》

BS ISO 5781《液壓傳動減壓閥、順序閥、卸荷閥、節流閥和止回閥安裝面》

JIS B8664《液壓動力壓力控制閥（不包括減壓閥）、順序活門、釋荷閥、節流閥和止回閥.安裝表面》

JIS B8653《比例電動液壓節流閥試驗方法》
