一、調節閥概述

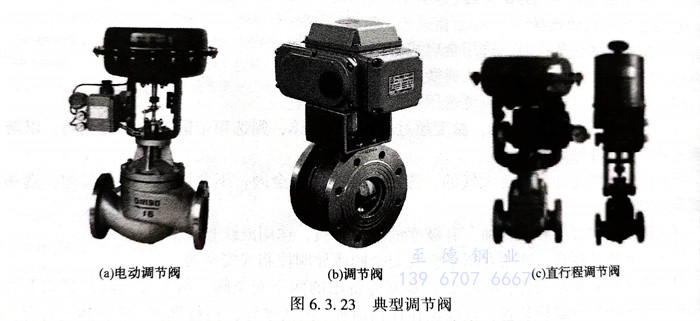

  調節閥一般屬于儀表和工藝專業的選用工作范圍，在這里僅作簡介。調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。如果按其所配執行機構使用的動力，調節閥可以分為氣動調節閥、電動調節閥、液動調節閥三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。典型調節閥見圖6.3.23。

二、調節閥的分類

（1）調節閥按行程特點可分為：直行程和角行程。直行程包括：單座閥、雙座閥、套調節閥筒閥、籠式閥、角形閥、三通閥、隔膜閥；角行程包括：蝶閥、球閥、偏心旋轉閥、全功能超輕型調節閥。

（2）調節閥按驅動方式可分為：手動調節閥、氣動調節閥、電動調節閥和液動調節閥，即以壓縮空氣為動力源的氣動調節閥，以電為動力源的電動調節閥，以液體介質（如油等）壓力為動力的電液動調節閥。

（3）按調節形式可分為：調節型、切斷型、調節切斷型。

（4）按流量特性可分為：線性、等百分比、拋物線、快開。

三、調節閥的選用

 在具體選擇時，可做如下考慮：

（1）閥芯形狀結構。主要根據所選擇的流量特性和不平衡力等因素考慮。

（2）耐磨損性。當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。

（3）耐腐蝕性。由于介質具有腐蝕性，盡量選擇結構簡單閥門。

（4）介質的溫度、壓力。當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。

（5）防止閃蒸和空化。閃蒸和空化只產生在液體介質中。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。
