一、蒸汽疏水閥概述

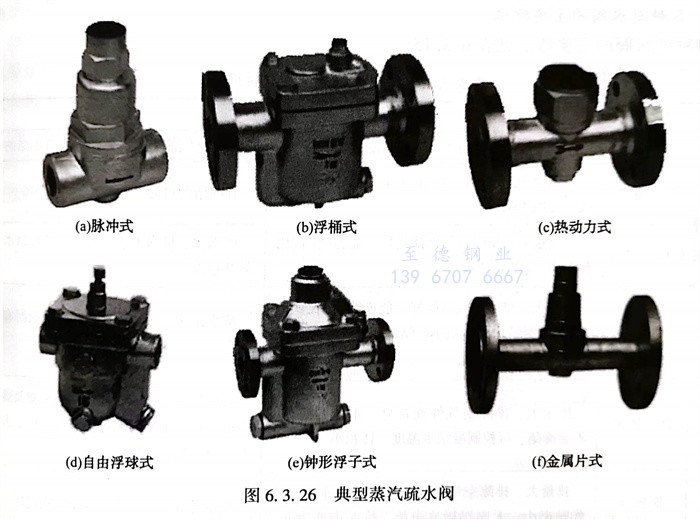

  蒸汽疏水閥(簡稱疏水閥)的作用是自動排除加熱設備或蒸汽管道中的蒸汽凝結水及空氣等不凝氣體,且不漏出蒸汽。由于疏水閥具有阻氣排氣的作用,可使蒸汽加熱設備均勻給熱,充分利用蒸汽潛熱防止蒸汽管道中發生水錘。典型蒸汽疏水閥見圖6.3.26。


圖 26.jpg



二、蒸汽疏水閥的分類

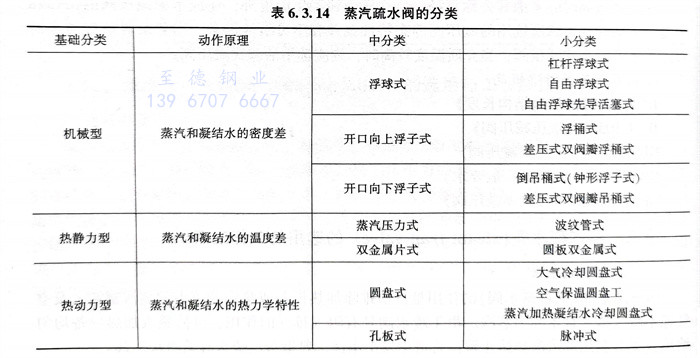

  蒸汽疏水閥的分類見表6.3.14。





三、各種疏水閥的主要特征

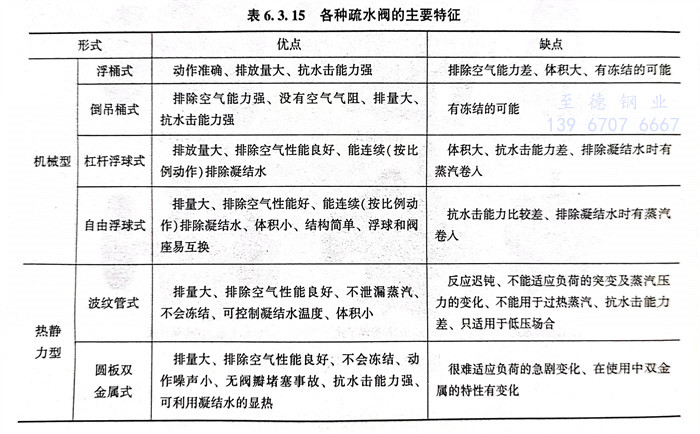

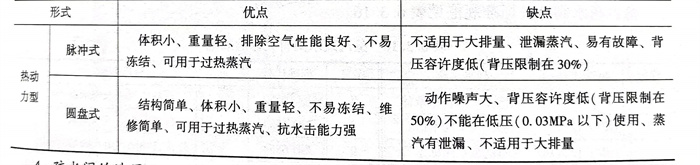

各種疏水閥的主要特征見表6.3.15。





四、疏水閥的選用


(1)在某一壓差下排除同量的凝結水,可采用不同形式疏水閥。各種疏水閥都具有一定的技術性能和最適宜的工作范圍。要根據使用條件進行選擇,不能單純地從最大排水量的觀點去選用,更不應只根據凝結水管徑的大小去選用疏水器。


(2)一般在選用時,首先要根據使用條件、安裝位置參照各種疏水閥的技術性能選用最為適宜的疏水閥形式。再根據疏水閥前后的工作壓差和凝結水量,從制造廠樣本中選定疏水閥的規格、數量。


(3)在凝結水負荷變動到低于額定最大排水量的15%時不應選用孔板式疏水閥。因在低負荷下將引起部分新鮮蒸汽的泄漏損失。


(4)在凝結水一經形成后必須立即排除的情況下,不宜選用孔板式和不能選用熱靜力型的波紋管式疏水閥,因二者均要求一定的過冷度(約1.7~5.6℃)


(5)由于孔板式和熱靜力型疏水閥不能將凝結水立即排除,所以不可用于蒸汽透平,蒸汽泵或帶分水器的蒸汽主管,即使透平外殼的疏水,亦不可選用。上述情況均選用浮球式疏水閥,必要時也可選用熱動力式疏水閥。


(6)熱動力式疏水閥有接近連續排水的性能,其應用范圍較大,一般都可選用。但最高允許背壓不得超過入口壓力的50%,最低工作壓力不得低于0.05MPa。但要求安靜的地方應選用浮球式疏水閥。


(7)間歇操作的室內蒸汽加熱設備或管道,可選用倒吊桶式疏水閥,因其排氣性能好。


(8)室外安裝的疏水閥不宜用機械型疏水閥,必要時應有防凍措施(如停工放空,保溫等)。

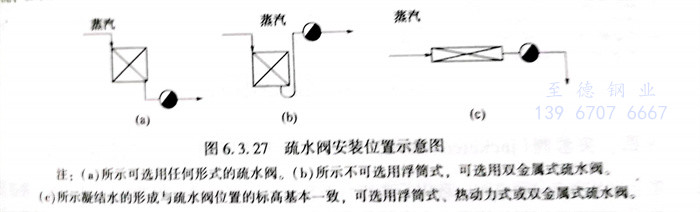

(9)疏水閥安裝的位置雖各不相同,但根據凝結水流向及疏水閥的方向大致分為三種情況,如圖6.3.27所示。


(10)疏水閥的進出口壓差大,動作頻繁,易于損壞,對于產生凝結水量大的加熱設備,可用液面控制閥代替疏水閥,一般可以得到良好的使用效果。


圖 27.jpg



五、蒸汽疏水閥有關標準規范

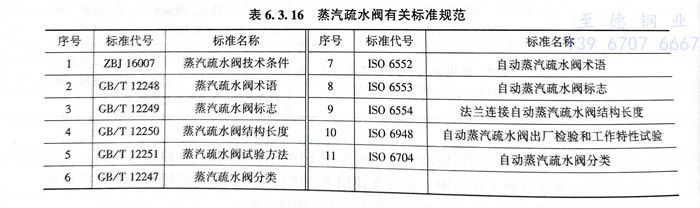

  蒸汽疏水閥有關標準規范見表6.3.16。





六、某蒸汽疏水閥選用工程應用


  某中壓蒸汽凝液疏水器,集液包150mm×250mm,疏水管徑1”,閥前操作溫度260~340℃,壓力1.0~1.6MPa(G),閥后操作溫度150~230℃,壓力0.4~1.6.6MPa(G)),疏水閥選用了熱動力和倒吊桶式,材質CS。疏水器壓降0.09MPa(G),自帶過濾器。雙金屬疏水閥的選用見圖6.3.28。


圖 28.jpg
