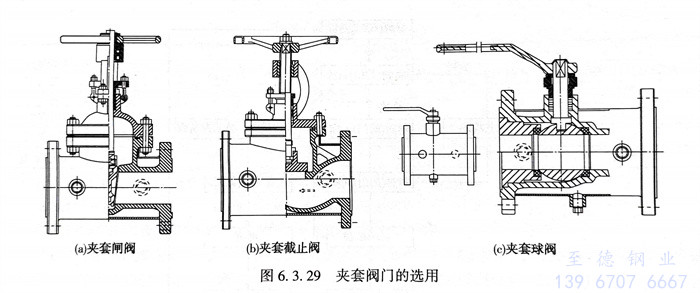

浙江至德鋼業有限公司技術人員某全夾套管道閥門選用了普通非夾套閥門，造成管道內物料凝固堵塞，管道設計人員不了解夾套閥門的原理。夾套閥是采用蒸汽或?qū)嵊图訜釆A套結構，具有保溫、加熱功能的閥門，夾套閥的類型有夾套閘閥、夾套截止閥、夾套球閥等，見圖6.3.29。夾套閥有關規范見JB/T 13458《保溫夾套閥門》。

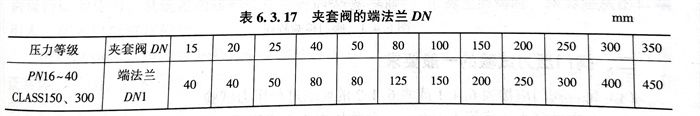

  夾套閥是由閥門和夾套共同焊接為一體組成，分為法蘭式夾套閥（又稱全夾套閥）和管帽式夾套閥（又稱半夾套閥）兩種型式。石油化工裝置通常采用法蘭式夾套閥型式，其夾套是焊裝于閥門的兩端法蘭之間，夾套上設置有進蒸汽（或其他熱載體）連接口、出蒸汽（或其他熱載體）連接口和凝液出口。通過連接口，夾套中可自由地流過蒸汽或其他熱載體，排出凝液。為夾套與閥門組焊方便，且與管路系統的夾套法蘭配合，夾套閥的端法蘭應比常規閥門的端法蘭大1～2個規格。應符合表6.3.17要求。

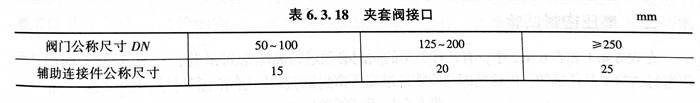

  閥門夾套上應設置進氣連接口和出氣連接口，分別位于夾套兩側或底部，必要時可增設排污口以排泄夾套內的凝液和積聚污物。連接口和排污口端部連接形式可為內螺紋連接、法蘭連接或承插焊接連接。連接口和排污口的尺寸，可按表6.3.18的要求。
