一、限流孔板的作用與形式
限流孔板設置在管道中用于限制流體的流量或降低流體的壓力。有的設計單位由管道專業負責選用，有的設計單位由儀表專業負責選用。限流孔板根據 GB/T 2624、HG/T20570、GD 2000、GD 87等標準設計制造。
限流孔板用于以下幾個方面：
①. 工藝物料需要降壓且精度要求不高。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道（低流量保護管道）、分析取樣管等場所。
④. 需要降壓以減少噪聲或磨損的地方，如放空系統。
限流孔板為一同心銳孔板，用于限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值，即超過臨界壓力降時，不論出口壓力如何降低，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。
限流孔板作為節流元件，由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。

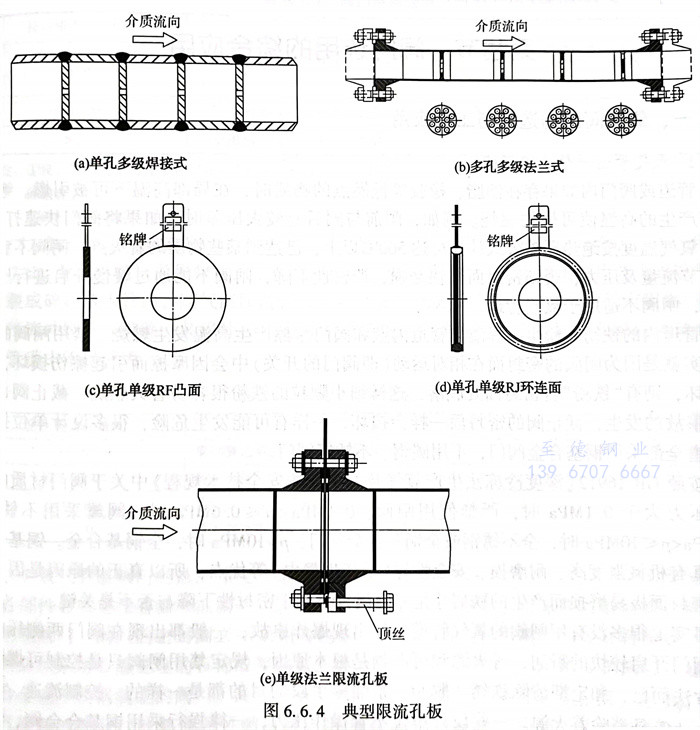

限流孔板按孔板上開孔數分為單孔板和多孔板，按板數可分為單板和多板。公稱直徑：10mm≤DN≤1000mm，公稱壓力：PN≤42MPa。工作溫度：50℃≤t≤550℃ ，連接方式：焊接、法蘭連接。典型限流孔板見圖6.6.4。
二、限流孔板選型的一般要求
1. 氣體、蒸汽
為了避免使用限流孔板的管路出現噎塞流，限流孔板后壓力(P2)不能小于板前壓力(p1)的55％，即P2≥0.55p1，因此當P2<0.55p1 時，不能用單板，要選擇多板。板數要保證每板的板后壓力大于板前壓力的55％。
2. 液體
當液體壓降小于或等于2.5MPa時，選擇單板孔板。當液體壓降大于2.5MPa時，選擇多板孔板，且使每塊孔板的壓降小于2.5MPa。
三、孔數的確定

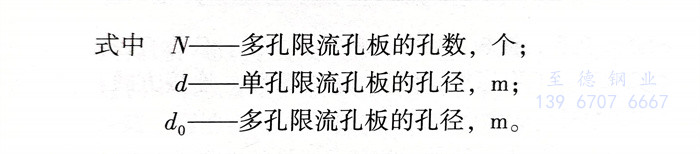

管道公稱直徑≤150mm的管路，通常采用單孔孔板；150mm時，采用多孔孔板。多孔孔板的孔徑，一般可選用12.5mm，20mm，25mm，40mm。在計算多孔孔板時，首先按單孔孔板求出孔徑，然后按式（6.6.1）求取選用的多孔孔板的孔數（N）。
