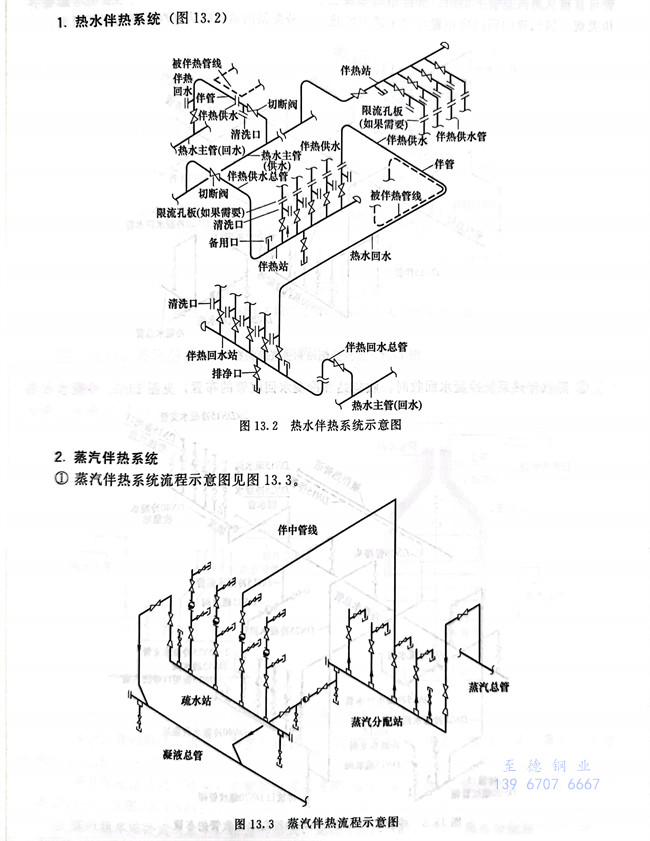

1. 熱水伴熱系統(圖13.2)
2. 蒸汽伴熱系統(圖13.3)
②. 蒸汽伴熱系統分配站。

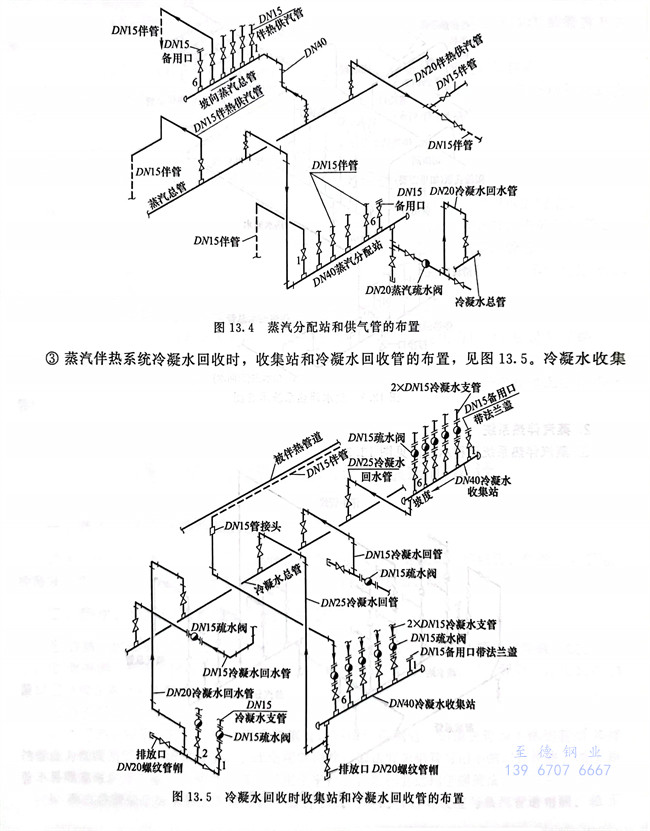

配管設計見圖13.4。蒸汽分配站安裝位置高于蒸汽總管時,分配站低點可不設排放冷凝水的蒸汽疏水閥系統,水平安裝的分配站應無袋形并坡向蒸汽總管。蒸汽分配站低于蒸汽總管時,其上游不得有下凹的袋形彎,分配站的低點應設蒸汽疏水閥組。蒸汽分配站至少有3根伴管(DN15)送至半徑為3m范圍內的地點時才設置,否則伴熱供汽管可直接從蒸汽總管上引出。分配站應布置在不妨礙通行、便于操作的地方,布置應考慮整齊和美觀。供汽管的閥門應布置在便于接近的地方。分配站的蒸汽應從蒸汽總管的頂部引出。
③. 蒸汽伴熱系統冷凝水回收時,收集站和冷凝水回收管的布置,見圖13.5。冷凝水收集站高于冷凝水總管時,低點可不設排液口;回水管應無袋形并坡向冷凝水總管。冷凝水收集站至少有3根冷凝水支管時才設置,否則可直接接至冷凝水總管上。冷凝水收集站應布置在不妨礙通行,便于操作的地方,布置應考慮整齊和美觀。冷凝水回水管的閥門應布置在便于接近的地方。冷凝水回水管應從冷凝水總管的頂部引入。

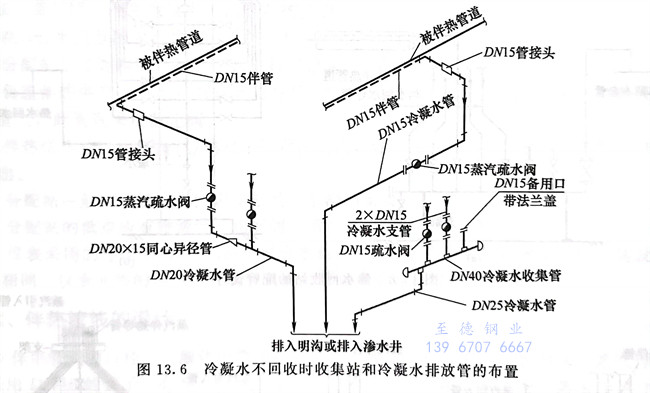

④. 蒸汽伴熱系統冷凝水不回收時,收集站和冷凝水回收管的布置,見圖13.6。
