發布日期:2024-03-28 09:50:33 人氣:123

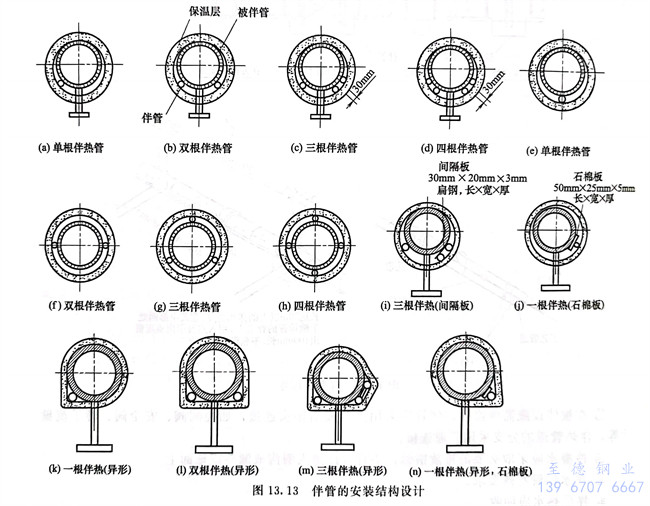

伴熱管安裝結構設計如圖13.13(a)~(d)所示,在水平管線時應安裝在被伴管下方一側或兩側。如圖13.13(e)~(h)所示,布置在垂直管時應均勻敷設。圖13.13(i)、(j)所示為加間隔板或石棉墊的設計。圖13.13(k)~(n)為異形隔熱層(非圓形隔熱層),其中圖13.13(n)所示為異形隔熱層加石棉墊。
