應(yīng)力腐蝕發(fā)生首先要有拉伸應(yīng)力的作用,尤其是焊接結(jié)構(gòu)的焊接應(yīng)力的作用更不能忽視。奧氏體不銹鋼管的熱物理性能導(dǎo)熱性差,線脹系數(shù)大,在相同的焊接條件下,焊接殘余應(yīng)力較大。因此應(yīng)盡量降低工作應(yīng)力、熱應(yīng)力、裝配應(yīng)力和焊接殘余應(yīng)力等。

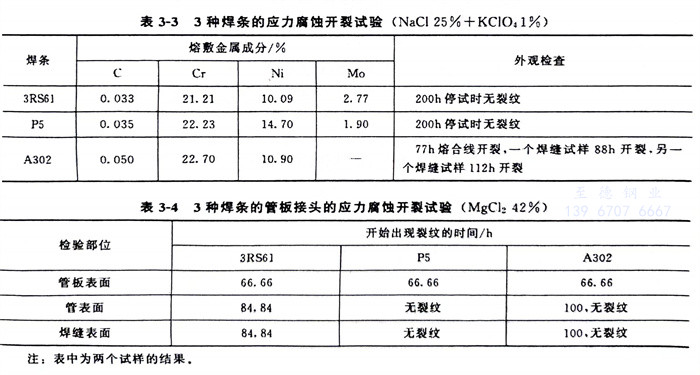

另外,為了防止應(yīng)力腐蝕開裂,應(yīng)合理調(diào)整焊縫成分。有些資料研究表明:對于同一母材雙相不銹鋼 00Cr18Ni5Mo3Si2,采用3種不同成分的焊條焊接,在兩種不同的腐蝕介質(zhì)中的應(yīng)力腐蝕開裂性能并不同,如表3-3和表3-4所示。
另外,焊縫為γ+δ雙相組織,在氯化物介質(zhì)中抗腐蝕能力并不亞于雙相不銹鋼管。所以Cr-Ni奧氏體不銹鋼中含有δ相時,在氯化物介質(zhì)中是有利的,可降低應(yīng)力腐蝕開裂傾向。
