鉻鎳奧氏體不銹鋼管用于耐蝕的工作環(huán)境下，其使用溫度在常溫或不太高的溫度下（350℃以下），對于接頭的要求主要是耐蝕性，接頭的力學(xué)性能，如塑性和韌性都能滿足要求。
若用于高溫環(huán)境，作為熱強(qiáng)鋼或在低溫下工作時(shí)，則應(yīng)注意低溫脆化和高溫脆化問題。
1. 奧氏體鋼焊縫的低溫脆化

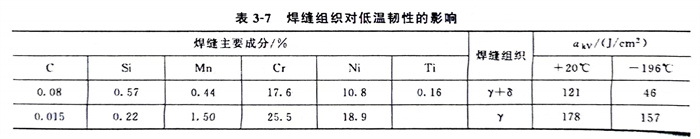

對低溫韌性有特殊要求時(shí)、通常選用18-8 不銹鋼管，此時(shí)，應(yīng)注意焊縫的組織狀態(tài)對低溫韌性影響很大，如表3-7所示。從表3-7可以看出，一般不能采用γ＋δ雙相組織，而應(yīng)采用單γ組織的焊縫金屬。
2. 奧氏體焊縫的高溫脆化
奧氏體焊縫中含有較多鐵素體化元素或較多。相時(shí)，都會引起顯著的高溫脆化現(xiàn)象。加熱溫度越高并且加熱時(shí)間越長，脆化越嚴(yán)重。例如含25％。相的1Cr18Ni10VNb焊縫，焊態(tài)時(shí)的akv為83.5J／c㎡；在650℃加熱2小時(shí)后，akv為70.5J／c㎡；在650℃加熱200h后，akv只有12.8J／c㎡；在750℃加熱2h后，akv為有24.5J／c㎡。所以，長期在高溫下工作的焊縫金屬中所含的。相要小于5％。含量較多的。相引起脆化的原因，一般認(rèn)為是δ→σ。的結(jié)果。有的研究表明：在晶粒內(nèi)部沉淀析出。相的有害作用較小，而晶界上沉淀的。相有害作用較大。另外，單向γ焊縫也會析出σ相。因此一旦出現(xiàn)。相，脆化就比較嚴(yán)重。這時(shí)，如果出現(xiàn)σ相，可加熱到1050～1100℃保溫1h后水淬，大部分。相可重新溶解到奧氏體中去，可改善其塑性和韌性。
綜上所述，奧氏體不銹鋼管焊接接頭的力學(xué)性能一般是可以滿足要求的，只是在高溫或低溫下工作時(shí)要注意脆化問題。
