為了節(jié)約成本，對于要求有耐蝕性的壓力容器，通常應用不銹鋼復合板。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質(zhì)，其厚度為板厚的10％～20％。

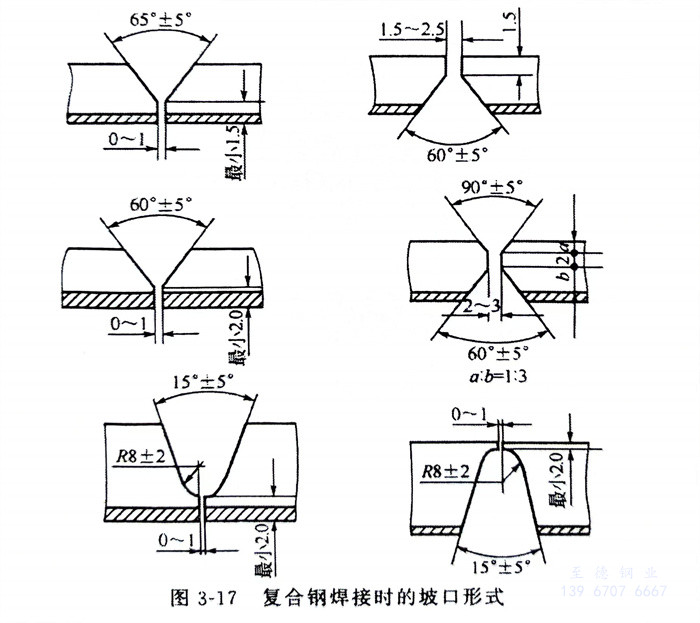

焊接復合鋼板，有其獨特的焊接特點，焊接順序可先從基體一側開始焊接，也可先從覆層一側開始焊接。此兩種焊接順序各有其不同的坡口形式，如圖3-17所示。先從基體一側開始焊接，基體焊完之后，可以應用鏟根方式，也可以用預加工方式焊接覆層。用同樣方法也可以先焊覆層，但先焊覆層的方法相對消耗不銹鋼焊接材料較多，成本稍高，所以通常先從基體一側開始焊接。
為了保證復合鋼板不失去原有的綜合性能，覆層和基層要分別焊接?；w與覆層可分別選用各自適用的焊接材料焊接。
為避免焊接裂紋并且使覆層耐蝕性不降低，必須在覆層和基層之間采用過渡層焊縫，同時要注意基體材料的稀釋作用，應先用鉻、鎳含量稍高的奧氏體填充金屬來焊接過渡焊縫，以防止產(chǎn)生硬脆組織。
如果條件允許，復合鋼的基體很薄時，也可用奧氏體填充金屬焊接復合鋼的全厚度。此時，要考慮基體材料的稀釋作用，選擇鉻、鎳含量較高的填充金屬。
在壓力容器制造中，有時也遇到復合鋼與奧氏體不銹鋼焊接，這時，可以采用圖3-16所示的焊接順序，先在復合鋼的坡口面上用不銹鋼焊接材料進行隔離層堆焊，然后再與不銹鋼焊接。
