①. 設備和管道的隔熱結構可以分為保溫結構和保冷結構兩種形式,保溫結構由保溫層(Hot Insulation Lagging)和保護層(Jacketing)構成;保冷結構由保冷層(Cold Insula-tion Lagging)+防潮層(Moisture Resistant Lagging)及保護層構成。
②. 保溫層或保冷層對維護介質溫度穩定起主要作用。
③. 保護層包覆在隔熱層(保溫層或保冷層)的外面,起保護和防止大氣、風、雨、雪致使隔熱層破壞的作用,延長隔熱層的使用壽命,并使隔熱結構外形美觀。
④. 防潮層是保冷結構用于防水、防潮,維護保冷層保冷效果的關鍵。

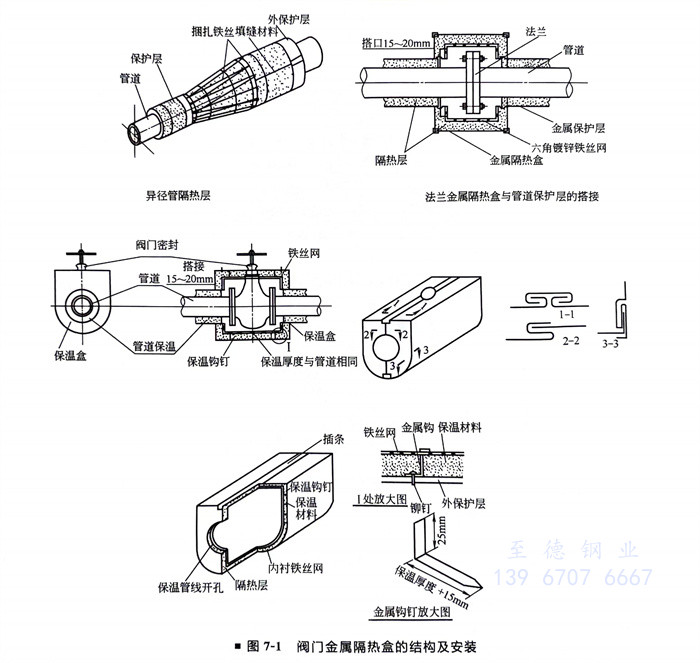

閥門金屬隔熱盒的結構及安裝如圖7-1所示。
某廠試運行階段閥門和法蘭均遺漏設計隔熱,只有管子有隔熱,影響了管道內物料的穩定性。讓設計方發變更補充增加了閥門和法蘭的隔熱。
對于EO流體介質管線的隔熱,應采用不可燃的隔熱材料,在法蘭連接處(包含盲法蘭)一般應設置一個排放孔,這個排放孔應穿過保溫層。
