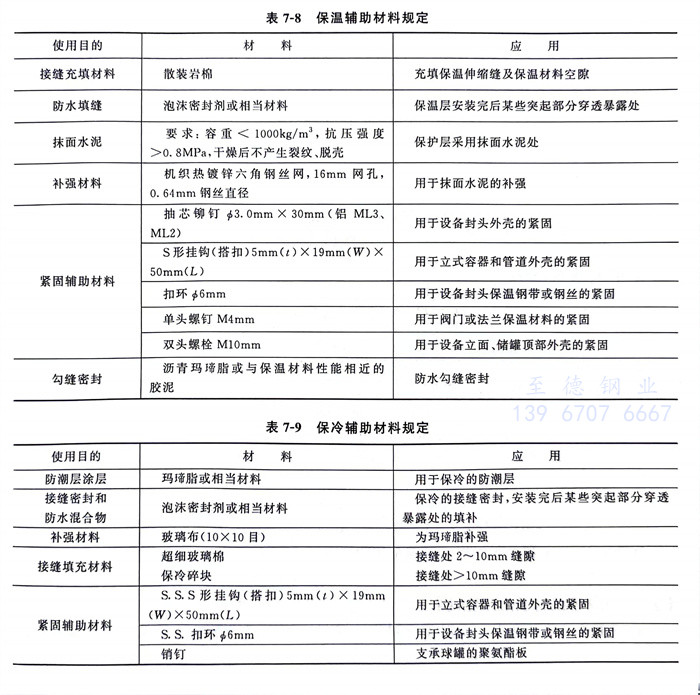

保溫輔助材料規定見表7-8 ，保冷輔助材料規定見表 7-9。

一、保溫厚度計算工程實例

  某輸油管線常年運轉，直徑及壁厚為?325x6;；管內介質溫度為250℃；年平均環境溫度為20℃；年平均風速為3m／s，試選擇保溫材料并計算保溫層厚度、散熱量和保溫后外表面溫度。

  ①. 原始數據：年運行時間8000h；投資計息年數n=5年；年利率i=10%（復利率）；預計能源價格f_n=29元/10⁶kJ

  ②. 根據介質輸送溫度t=250℃，查絕熱材料性能表，選用巖棉材料制品，隔熱材料的單位造價P;=1600元/m³

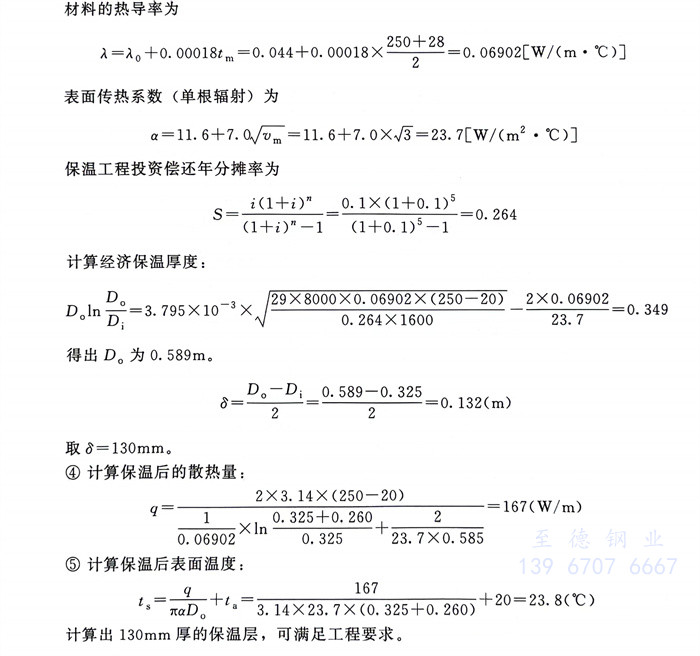

  ③. 計算保溫層厚度：按經濟厚度計算方法確定保溫層厚度（按SH／T3010）。設保溫層外表面溫度為28℃。

二、保冷厚度計算工程實例

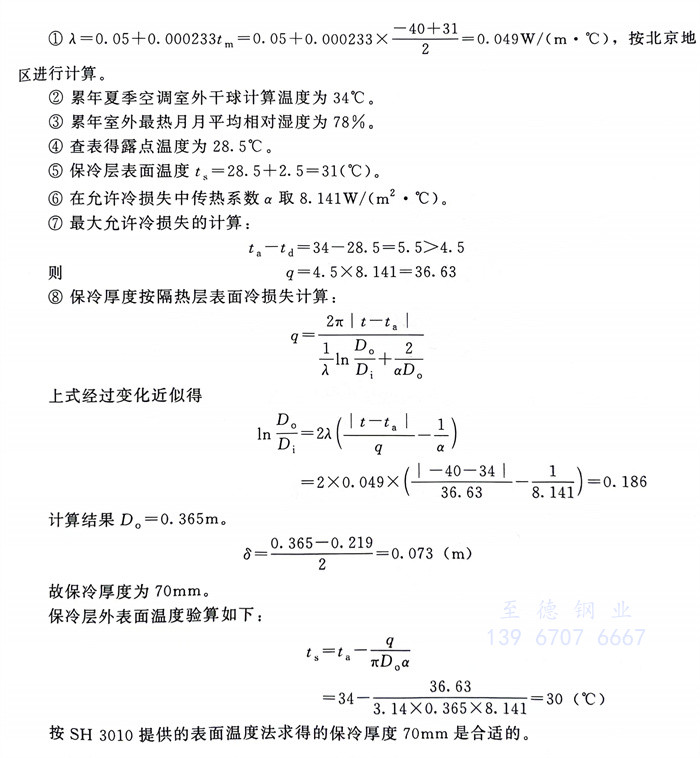

 ?219管道一根，管內介質溫度-40℃，需采用泡沫玻璃管殼進行保冷，計算其保冷厚度。
