關于安全閥排放反力的計算，以下公式供在設計中參考使用，作為正式計算時應根據安全閥出口管線的走向配置、管架設置、介質特性及業主或專利商要求，參見原文進行計算。

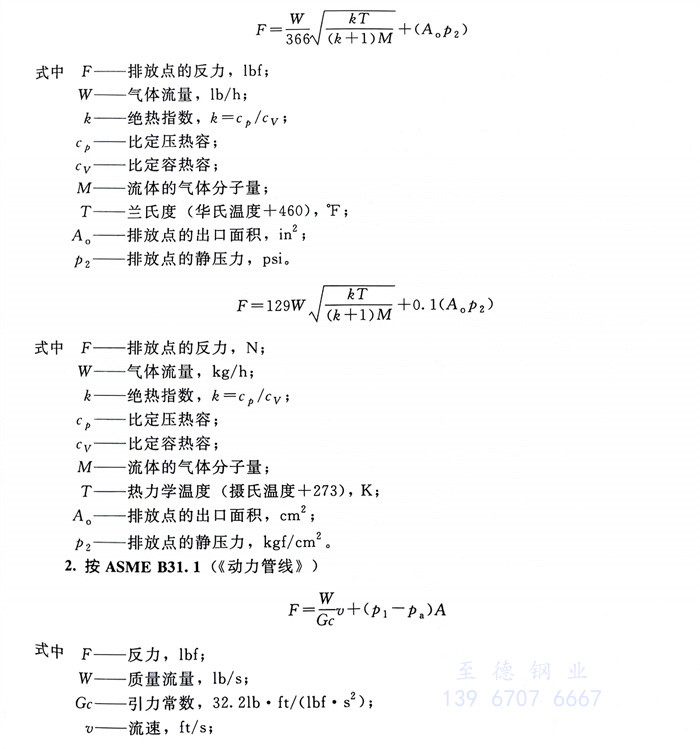

  1. 按API RP 520 Part II（《安全閥的尺寸、選擇和安裝》PartII安裝）

  某安全閥排放反力計算工程實例如圖9-13所示。

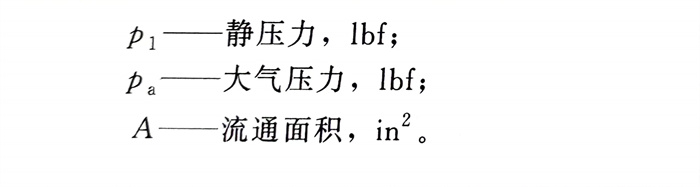

  在某乙烯工程項目中，安全閥的反力計算是根據ASMEB31.1的計算原理和提供的計算公式，采用Excel表格編輯了公式，使用時，只需要在指定格內輸入必要信息數據，會自動得出F1、F2、F3、F4各力的大小。對于成批計算時，方便了很多。

  圖是閉式排放系統，圖是開式排放系統，圖是閉式排放系統或開式排放系統的瞬時沖擊荷載。F1、F2、F3、F4的計算公式已經在表中列出。

  圖）（閉式排放系統）或圖（開式排放系統）計算時，都要再計算圖，并分別與圖相應的力進行比較，取其中較大的值。例如，在計算閉式系統的F3時，先計算圖的F3，再計算圖的F3比較兩者的值，取大者。
