框架型型鋼支架主要用于水平管道的承重。該類支架常利用系統已有的梁柱作為生根點,其特點是承重能力大,支承剛度大,常代替系統支承梁進行局部支承。

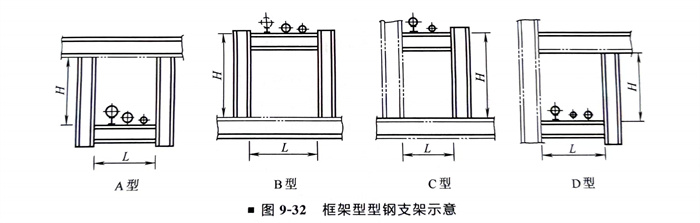

  常見的框架型型鋼支架形式如圖9-32所示。圖9-32中共給出了A、B、C、D四種形式,究竟采用哪種形式視原有的梁柱和被支承管的位置而定。一般情況下,該種支架的尺寸最長應不超過1500mm,最高尺寸H應不超過2000mm,支承荷載視所用型鋼規格、尺寸L和H而定,一般最多不超過10000N。
