懸臂支架常用于管道的承重或?qū)?。此類支架是?yīng)用比較多的一種支架形式，支架的種類也比較多。按生根條件分，可分為生根在鋼結構梁柱上的懸臂支架和生根在設備上的懸臂支架兩種；按有無斜撐來分則分為懸臂式和三角式兩種；按支承的作用來分則分為承重型和導向型兩種；按懸臂的數量來分則分為單肢型和雙肢型兩種。

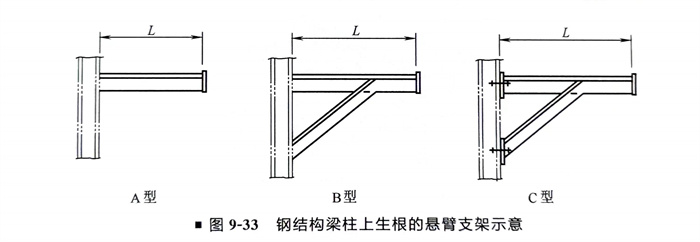

1. 在鋼結構梁柱上生根的懸臂支架 此類支架常見類型如圖9-33所示。

  圖9-33中共給出了A、B、C三種形式。A型常用于支承荷載較小的情況，其長度L最大一般不宜超過600mm。B型、C型常用于支承荷載較大的情況，其長度L最大一般不宜超過1200mm。支架承受的荷載大小視所選用型鋼的規格和荷載作用點到梁柱的距離而定。

  這類支架一般均用角鋼、槽鋼等做受力部件。它可與滑動管托、導向管托等配合使用，分別用于水平保溫管道的承重和導向，也可與固定管托、導向管托、管卡等配合使用，分別用于垂直保溫管道的承重和導向及光管的承重（僅限于DN≤40mm的情況）和導向。

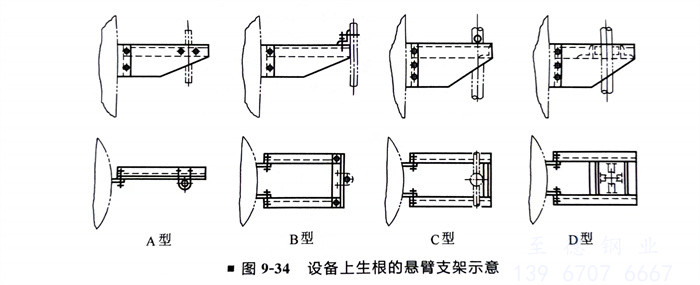

2. 在設備上生根的懸臂支架 此類支架常用于沿立式設備（如塔、罐等）上敷設的豎直管道的承重和導向。常見的形式如圖9-34所示。

  圖9-34中共給出了A、B、C、D四種形式，它們的適用場合分述如下。

  A型一般用于DN≤150mm的情況下。它通過與管卡、固定管托、滑動管托配合，分別用于光管承重（帶支耳時）、光管的導向、保溫管道的承重和導向。當用于承重時，與管卡或管托配合的螺栓孔應為橫向橢圓形，以適應管道有少量的橫向位移。B型一般適用于管子DN200mm～350mm的情況下，使用方法同A型。C型適用于DN=400~600mm的管子承重。當用于保溫管子時，雙肢間的距離應加大一些，以適應隔熱厚度的要求。管子不保溫時，雙肢間的距離應盡可能小。D型適用于DN＝400mm~600mm 的管子導向。 當管子有保溫時，管子四周應有滑動管托，且管托高度應大于保溫厚度。當管子不保溫時，應將管托去掉并代之以厚度為4mm的鋼板，以防止管子發生位移時，支架劃傷管子。無論保溫與否，都應控制支架內壁與管托或鋼板之間有不大于3mm的間隙。

  上述形式均適用于設備不允許現場焊接的情況。當設備允許現場焊接時，可將生根部件換成貼合鋼墊板，而中間支承件直接焊在貼合鋼墊板上即可，這樣處理的結果可以簡化支架形式，也便于減少支承誤差，同時增加了支架的可靠性。
