1. 管道跨度的計算方法

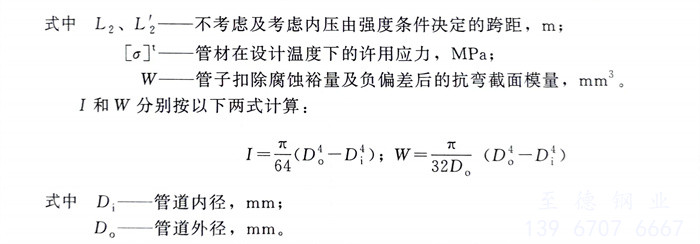

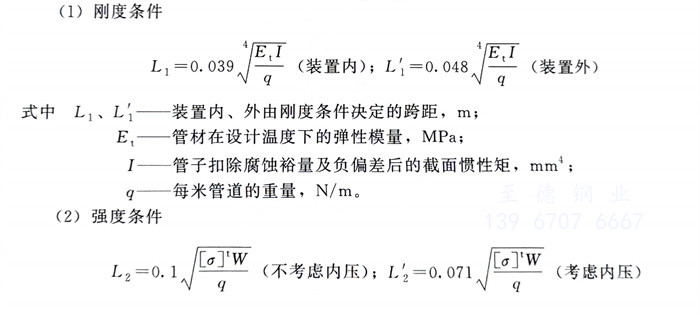

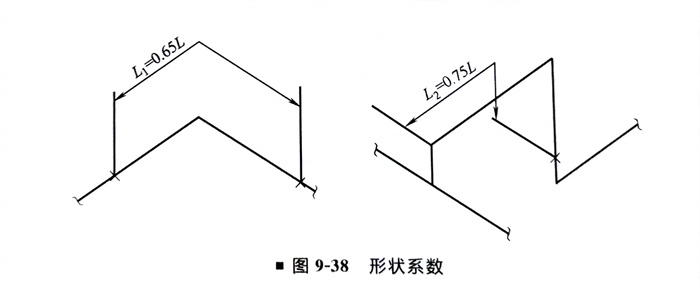

   一般連續敷設的管道允許跨距L應按三跨連續梁承受均布荷載時的剛度條件計算，按強度條件校核，取(L1和L2)兩者中的小值（圖9-38）。

   一個管系通常包括各種形式和不同荷載條件的管段，由于其承受重量荷載的能力各不相同，應根據情況按照管道的基本跨距Lo（取L1L2中的較小值）及管段的形狀，確定不和同管段的最大允許跨距。

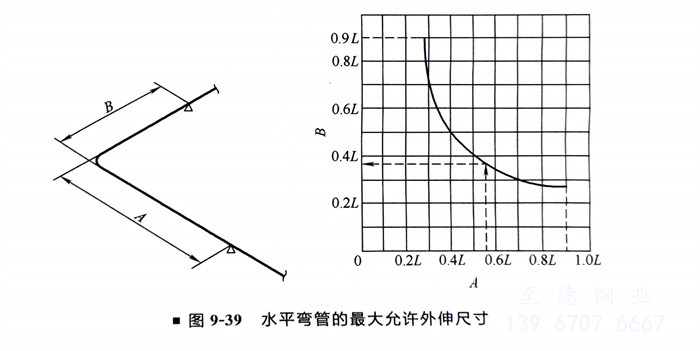

2. 水平彎管的最大允許外伸尺寸

   水平彎管的最大允許外伸尺寸按圖9-39選用。確定管道的基本跨距Lo后，按支架配置情況定出彎管一邊A或B的尺寸，再由圖9-39求另一邊的最大允許尺寸。

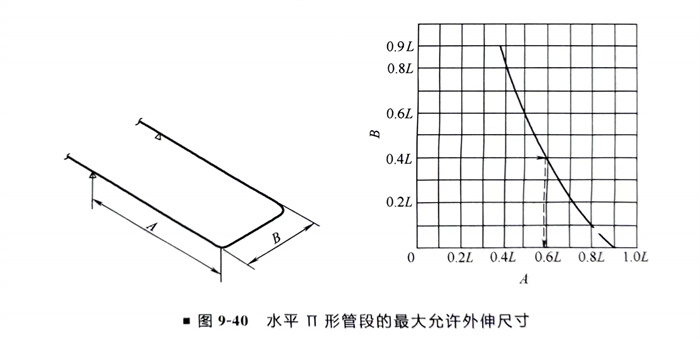

 3. 水平π形管段的最大允許外伸尺寸

  水平II形管段的最大允許外伸尺寸按圖9-40選用。確定管道的基本跨距Lo后，定出A或B任一邊的尺寸，再由圖9-40求另一邊的尺寸。

4. 帶垂直管段的Z形管段的最大允許外伸尺寸

  帶垂直管段的Z形管段的最大允許外伸尺寸按圖9-41選用。確定基本跨距Lo后，依據已知的尺寸B，再按A、C段中任一段尺寸求另一段尺寸。

5. 某國外大型工程項目管道最大基本跨度工程實例

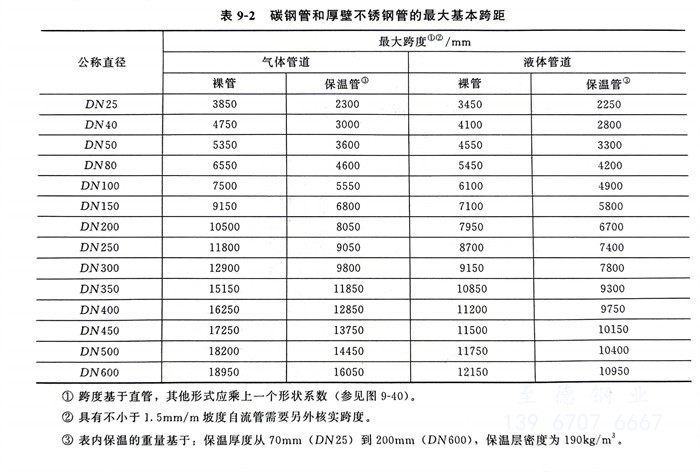

 a. 碳鋼管和厚壁不銹鋼管的最大基本跨距（表9-2）數據遵循下列要求。

  ①. 設計溫度低于350℃的STD標準壁厚或者更大壁厚的碳鋼管。

  ②. 設計溫度低于350℃的Sch40S壁厚或者更大壁厚的DN400以下的奧氏體不銹鋼管。

  ③. 設計溫度低于280℃的Sch10S壁厚或者更大壁厚的雙相不銹鋼管。

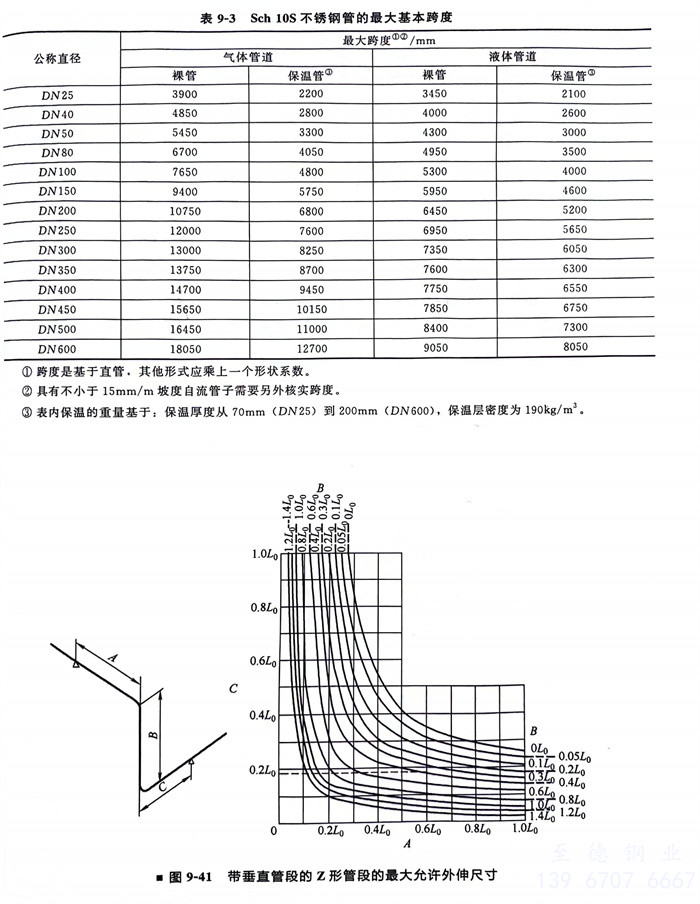

 b. Sch 10S不銹鋼管的最大基本跨度（表9-3）下列數據應用于壁厚為Sch 10S、最高設計溫度為350℃奧氏體不銹鋼管。

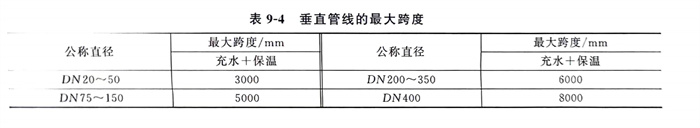

 c. 垂直管線的最大跨度（見表9-4）
