對熱成型玻璃鋼管材的支架設計重點如下:


  ①. 為避免點荷載,管道必須加以支撐。點荷載能引起極大破壞,它會影響系統的使用壽命。


  ②. 管道應加以支撐以防止機械損壞,如壓碎、擦傷和壓痕。


  ③. 只要管子與鋼支架間有保護層,用于鋼管的支架對于熱成型玻璃鋼管也同樣適用。也就是說對于鋼支架,可以在管子外加塑性U形夾或橡膠作為襯墊。作為另一種提供保護的方案,可以用玻璃鋼或套筒在支點處襯墊在支撐點的管道上。


  ④. 為減少低處管件荷載,每隔一定間距豎管都需加支架。在靠近承插管箍或組裝的玻璃鋼管下方用承重管卡或雙螺栓管卡可防止管卡過度壓力。


  ⑤. 支吊架間距需參考相關的標準規范或廠家提供的數據。

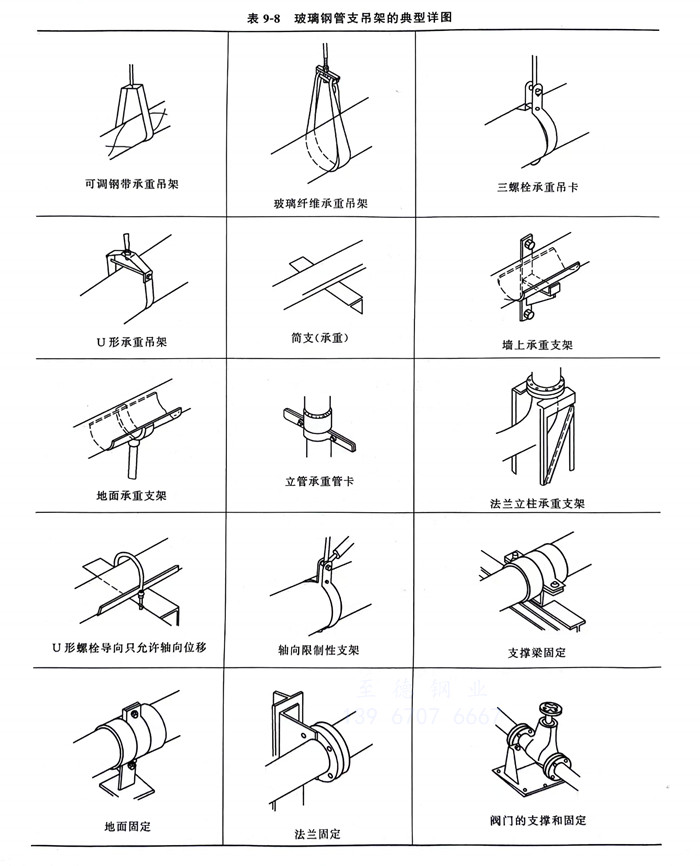

表9-8給出了玻璃鋼管支吊架的典型詳圖。


表 8.jpg
