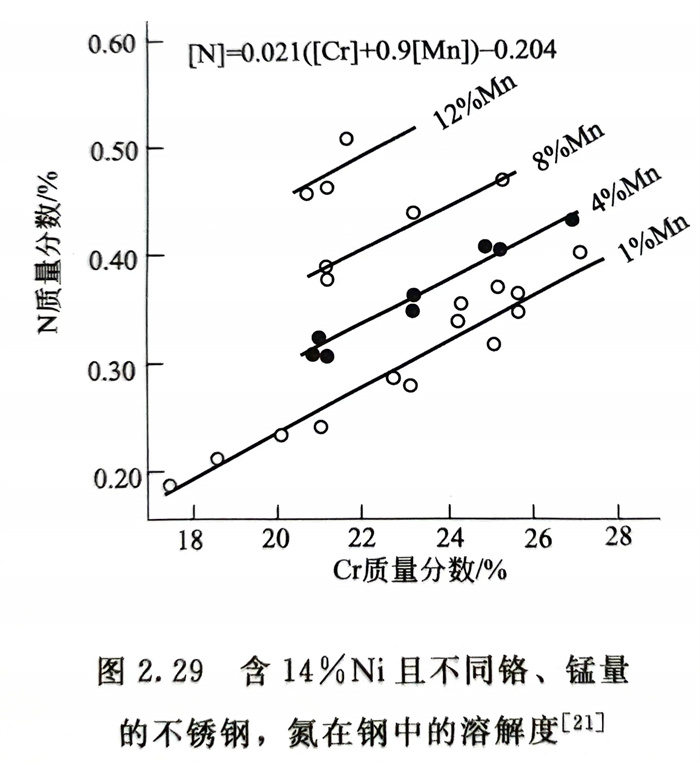

前面已提到，錳是較弱的奧氏體形成元素，它在不銹鋼中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復(fù)合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復(fù)合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學(xué)穩(wěn)定性，也不能對鋼的鈍化行為產(chǎn)生任何有益的影響。

  早期，以錳、氮復(fù)合加入代替17-7型和18-8型不銹鋼中的鎳，美國發(fā)展了AISI 200系Cr-Mn-N不銹鋼，近代，在開發(fā)超級奧氏體和超級雙相不銹鋼的過程中，也開始向鋼中加入少量錳，既可提高鋼中的含氮量，穩(wěn)定或控制適宜相比例，又可改善鋼的性能，同時還可節(jié)約鎳元素。為了同一目的，最近出現(xiàn)的幾種經(jīng)濟型雙相不銹鋼也開始加入少量錳。

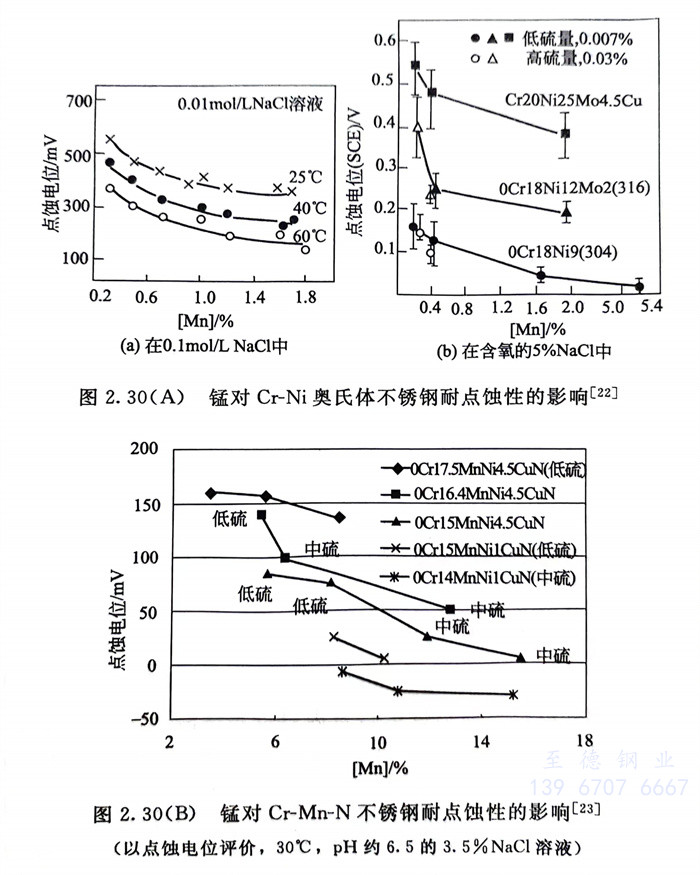

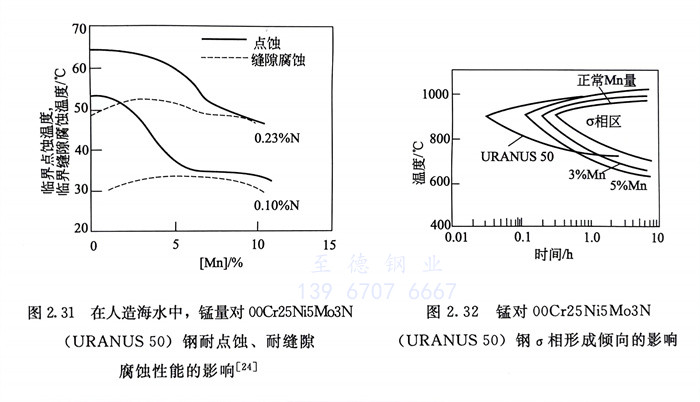

  錳對不銹鋼的不銹耐蝕性的影響，基本上都是負(fù)面的。并列入了耐點蝕指數(shù) 公式中。圖2.30（A）、圖2.30（B）和圖2.31則系錳對  奧氏體和雙相不銹鋼耐點蝕、耐縫隙腐蝕性能的影響?？梢钥闯觯S錳量增加，鋼的耐點蝕性、耐縫隙腐蝕性能下降。這與錳和硫形成MnS，或隨鋼中錳量增加，MnS量增加，MnS中的鉻量低，MnS夾雜在腐蝕介質(zhì)中溶解，常常成為點蝕、縫隙腐蝕源有關(guān)。一些試驗指出，當(dāng)將18-8不銹鋼中的錳量降到約0.1％，此鋼的耐點蝕能力將有可能達(dá)到含2％Mo的0Cr18Ni12Mo2（316）的水平。

  為了發(fā)展以錳、氮代鎳不銹鋼和為增加鋼中氮的溶解度，進一步發(fā)揮氮在鋼中的有益作用，開發(fā)加少量錳的奧氏體不銹鋼和雙相不銹鋼時都要充分注意錳在不銹鋼中對耐蝕性，特別是耐點蝕性的不利影響。

  錳在不銹鋼中的有益作用一是形成MnS，抑制含鎳的不銹鋼中硫的有害作用，提高鋼的熱塑性；二是在焊接材料中加入2％以上的錳，可提高奧氏體不銹鋼的焊縫抗熱裂紋的敏感性。

  錳在不銹鋼中還會促進σ相等脆性相的析出（圖2.32），降低鋼的塑、韌性，這也為錳在高鉻、鉬不銹鋼中的應(yīng)用帶來不利影響。
