高純鐵素體不銹鋼 Cr30Mo2 性能與特點如下：

a. 力學(xué)性能和脆性轉(zhuǎn)變溫度

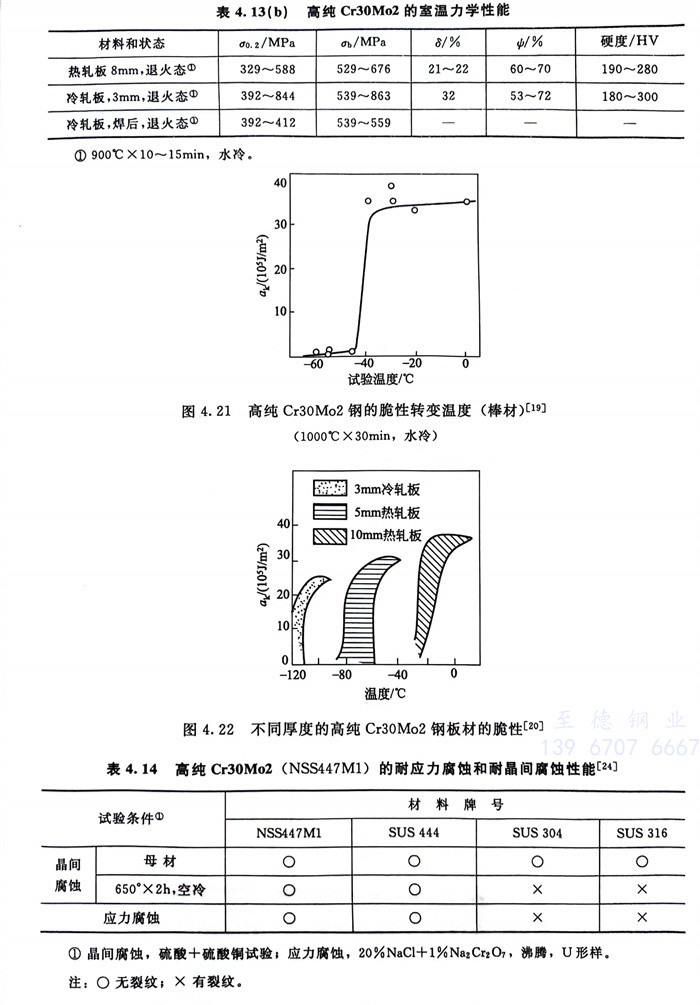

   一些試驗結(jié)果見表4.13（b）、圖4.21和圖4.22。從圖中可知，高純Cr30Mo2的室溫韌性可達105J／㎡（V形和U形缺口）。脆性轉(zhuǎn)變溫度3mm冷軋板可達-100℃以下，而10mm熱軋板也可達-20℃。

b. 耐腐蝕性能

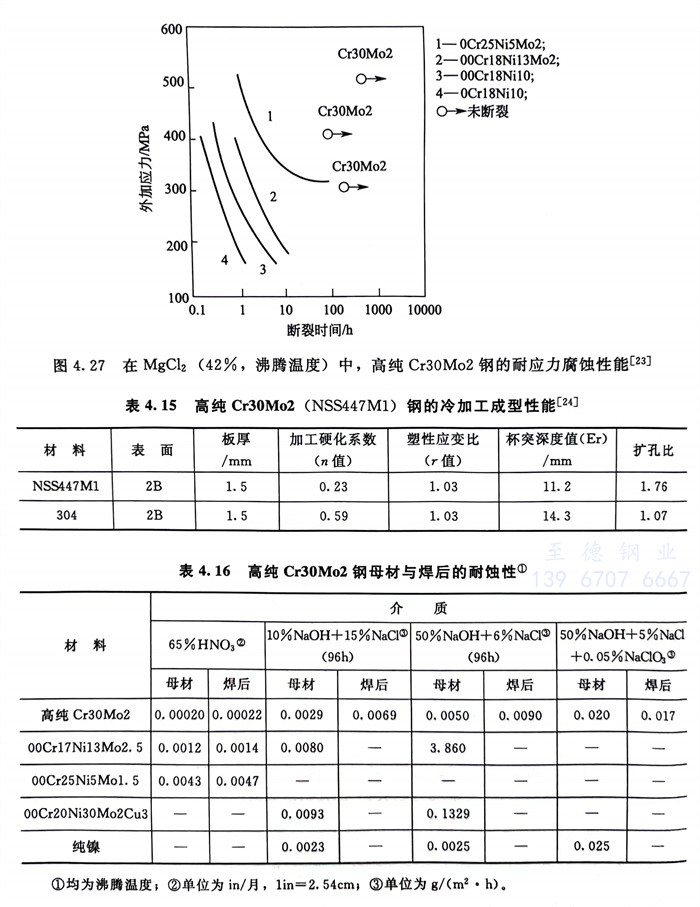

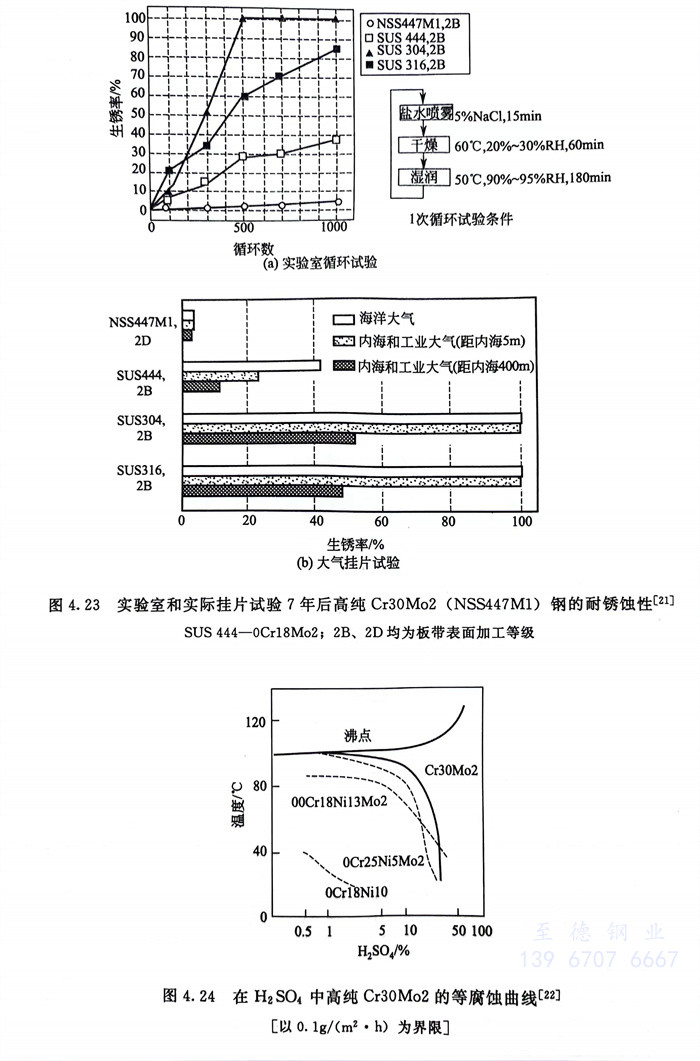

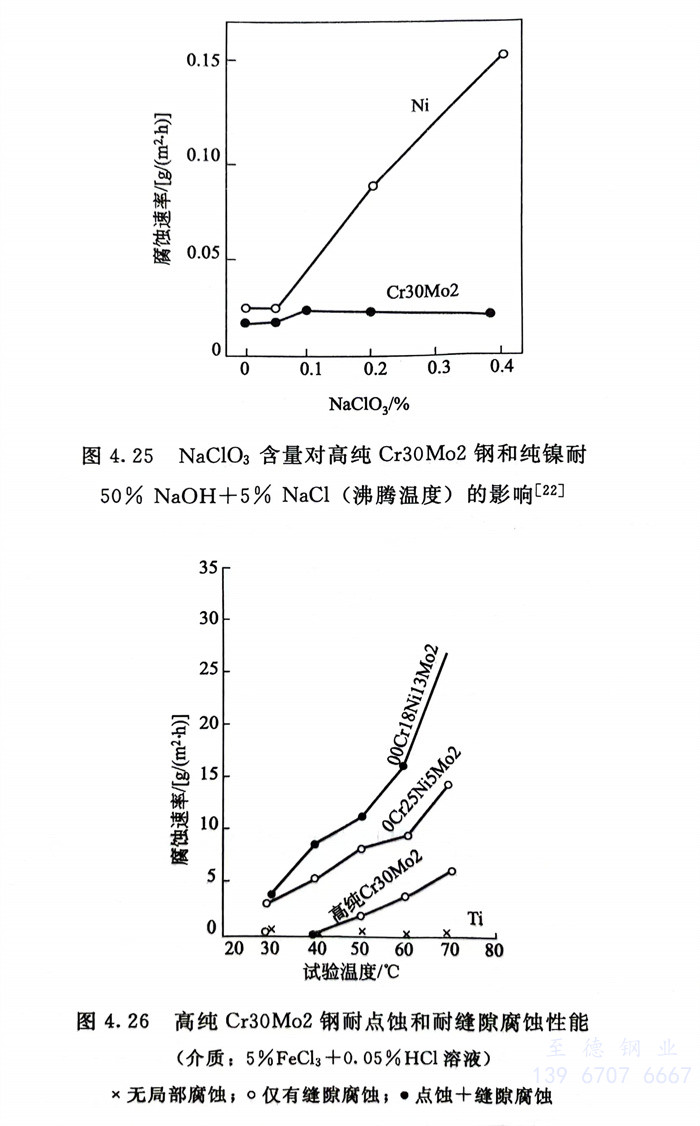

   在各種大氣和各種酸、堿、鹽介質(zhì)中，高純Cr30Mo2耐全面腐蝕和耐局部腐蝕性能均遠遠優(yōu)于316型不銹鋼，在含氧化劑的NaOH中優(yōu)于純鎳，一些試驗結(jié)果見圖4.23～圖4.27和表4.14。

c. 冷成型性和焊接性能

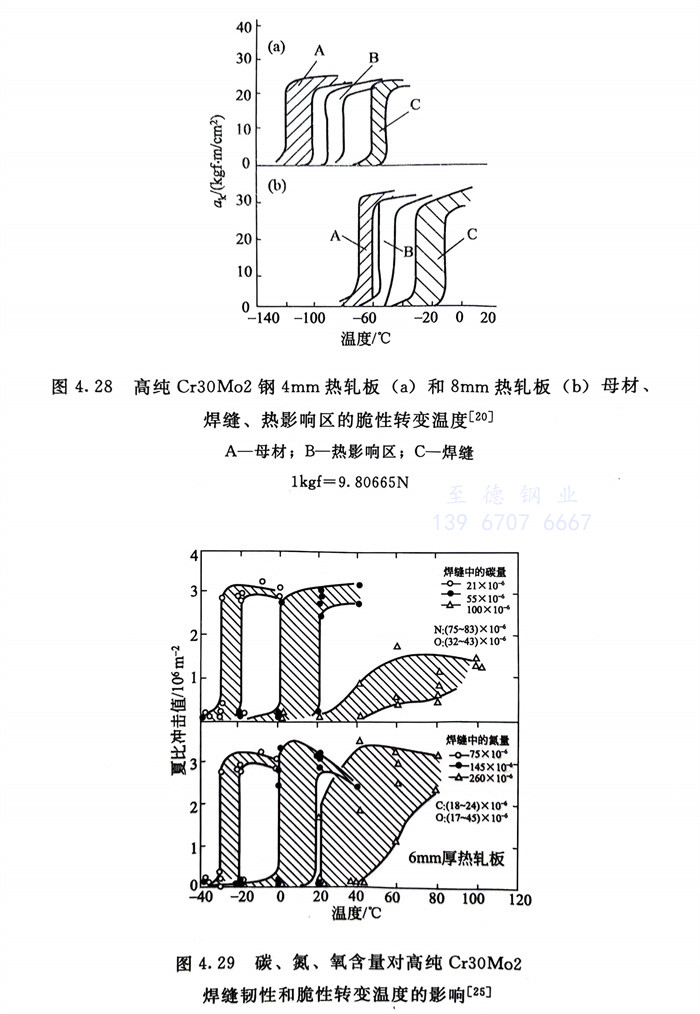

   表4.15列出了高純Cr30Mo2 1.5mm板材冷成型性數(shù)據(jù)。試驗還表明，高純Cr30Mo2焊接性良好，焊后無晶間腐蝕傾向，在一些腐蝕介質(zhì)中，焊前、焊后的耐蝕性無明顯差別（表4.16）；適宜截面尺寸的高純Cr30Mo2鋼焊后的韌性和脆性轉(zhuǎn)變溫度完全可滿足使用的需求（見圖4.28）；但是，在焊接過程中，要采取措施防止碳、氮等間隙元素對焊縫的污染。圖4.29系因焊縫污染而引起的高純Cr30Mo2鋼焊后韌性的降低和脆性轉(zhuǎn)變溫度的升高。

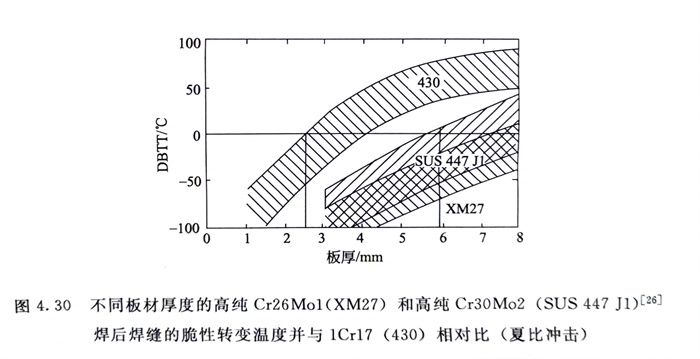

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉(zhuǎn)變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于薄截面尺寸的高純Cr30Mo2（NSS447M1）綜合性能優(yōu)良，又不含鎳且成本低于0Cr17Ni12Mo2（316）不銹鋼，國外（例如日本）已用于沿海大型國際機場的屋頂材料。
