包括硝酸級(jí)00Cr19Ni11和在稀和中等濃度硝酸中耐蝕性優(yōu)良的00Cr25Ni20(Nb)。

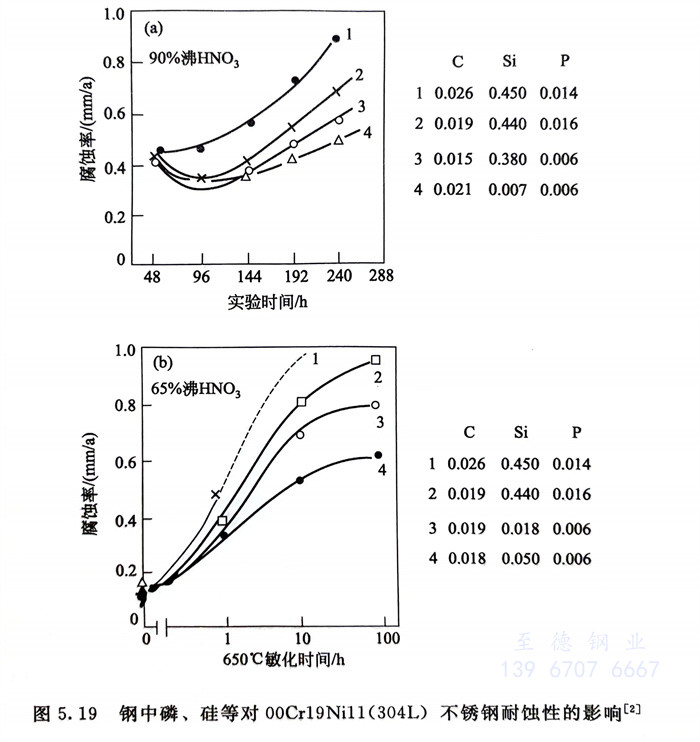

  根據(jù)一些試驗(yàn)結(jié)果,為進(jìn)一步提高00Cr19Ni11(304L)在≤65%HNO3中的耐蝕性,需降低鋼中C≤0.015%、Si≤0.10%、P≤0.02%、Mo≤0.2%、B≤×10-5 ,發(fā)展了硝酸級(jí)00Cr19Ni11(Sandvik 2R12)不銹鋼,一些實(shí)驗(yàn)結(jié)果見圖5.19。在65%沸騰HNO3中,硝酸級(jí)00Cr19Ni11不僅晶間腐蝕敏感性進(jìn)一步下降,而且其耐蝕性也有顯著提高,固溶態(tài)腐蝕率一般僅0.06~0.14mm/a,敏化態(tài)也僅0.3mm/a。

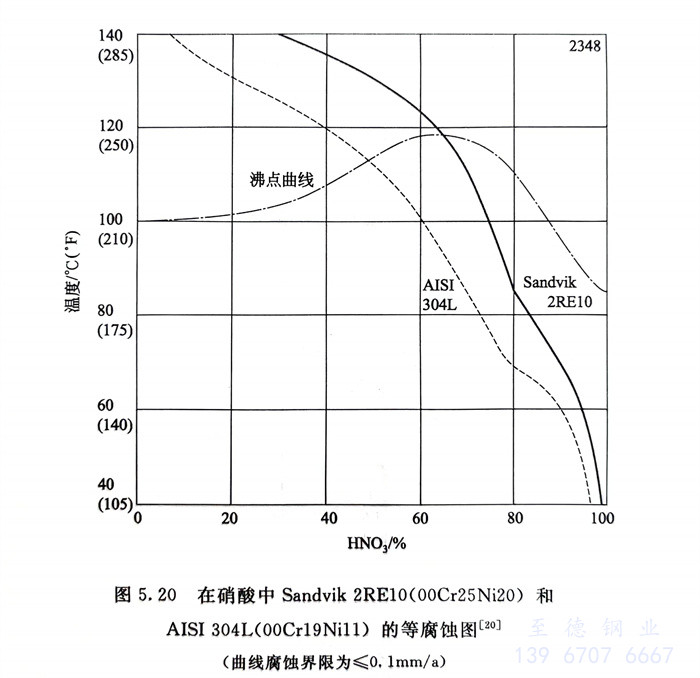

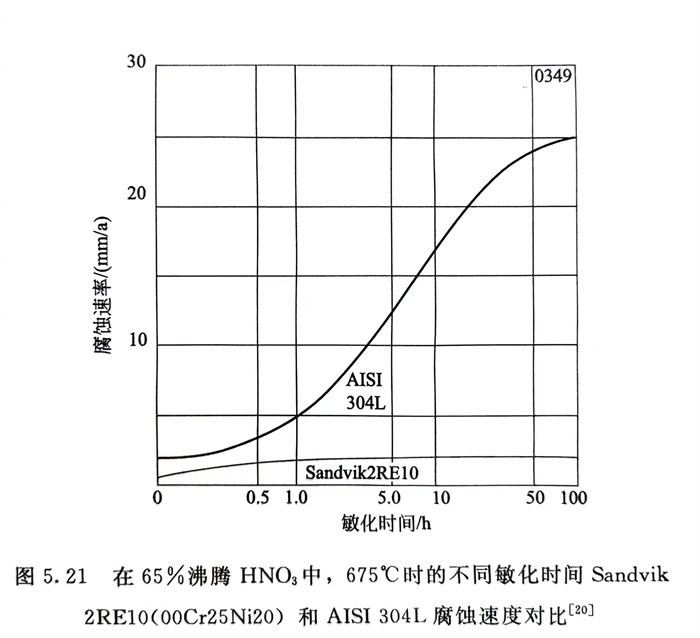

  在25-20鋼(310S,06Cr25Ni20)基礎(chǔ)上降 [C]≤0.02%、 0.20%、[P]≤0.020%、[Mo]≤0.02%((還可加入適量Nb)的00Cr25Ni20(Nb)(Sandvik 2RE10)不銹鋼,在硝酸中的使用范圍較00Cr19Ni11有進(jìn)一步擴(kuò)大(圖5.20),在敏化溫度處理時(shí),耐蝕性基本上不受敏化的影響,但00Cr19Nil1則隨敏化時(shí)間的增長(zhǎng),耐蝕性顯著下降(圖5.21)。含鈮的00Cr25Ni20Nb有更高的耐焊后晶間腐蝕能力。00Cr25Ni20(Nb)一般用于濃度≤85%的硝酸中。


20.jpg 21.jpg
