國(guó)內(nèi)外大量采用二氧化碳汽提工藝來(lái)生產(chǎn)尿素(一種高效化肥)。一般是在高壓(140~250atm,1atm=101325Pa)和溫度180~210℃條件下,由二氧化碳與氨合成。在高溫、高壓下,尿素生產(chǎn)過(guò)程中的中間反應(yīng)物-氨基甲酸銨(尿素甲銨液)等,對(duì)不銹鋼有強(qiáng)烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下,00Cr17Ni14Mo2(316L)的腐蝕率可高達(dá)50mm/a,但若向尿素中加氧,由于可使不銹鋼鈍化,從而使00Cr17Ni14Mo2不銹鋼在尿素生產(chǎn)裝置上的應(yīng)用成為了可能。但使用后發(fā)現(xiàn)普通00Cr17Ni14Mo2耐蝕性尚不足,隨后開(kāi)發(fā)了專(zhuān)用于尿素生產(chǎn)的尿素級(jí)不銹鋼(316UG)。


  316UG要求鋼中鉻量要≥18%,由于C、S、P等元素和殘余δ-鐵素體的有害作用,要求C含量≤0.02%,P和S 含量≤0.015%,δ-鐵素體≤0.6%。為保證δ鐵素,鋼中鎳量應(yīng)在中、上限,316UG已廣泛用于二氧化碳汽提法生產(chǎn)尿素的合成塔等四大高壓設(shè)備的塔體和構(gòu)件。

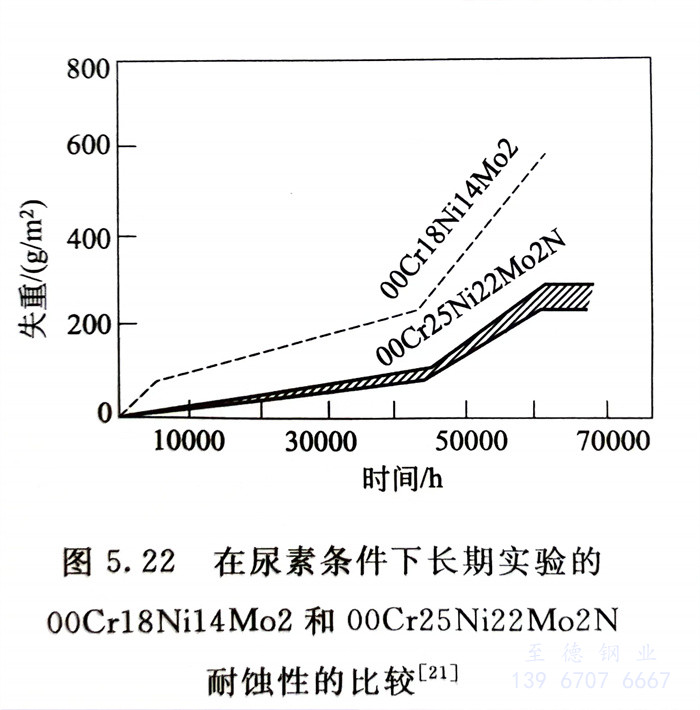

  00Cr25Ni22Mo2N(2RE69)是目前優(yōu)于316UG的最好的一種耐高溫、高壓下尿素腐蝕的一種高牌號(hào)不銹鋼。由于316UG長(zhǎng)期使用后耐蝕性仍顯不足(圖5.22),00Cr25Ni22Mo2N的使用范圍在不斷擴(kuò)大。

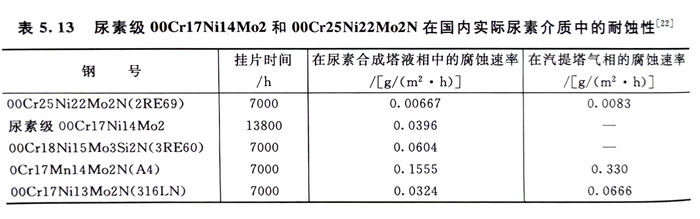

  表5.13列出了尿素級(jí)316L(316UG)和00Cr25Ni22Mo2在國(guó)內(nèi)大型尿素生產(chǎn)廠實(shí)際掛片試驗(yàn)結(jié)果??梢钥闯觯谀蛩睾铣伤推崴?,00Cr25Ni22Mo2N的耐蝕性是最好的。而無(wú)鎳的鉻錳氮不銹鋼0Cr17Mn14Mo2N (A4)的耐蝕性則是最差的。


表 13.jpg
