高溫、高濃度（超過(guò)共沸濃度特別是高于85％）的硝酸具有非常強(qiáng)的氧化性；高溫、高濃度（≥90％）硫酸與中、稀濃度硫酸的強(qiáng)還原性不同，前者具有非常強(qiáng)的氧化性，為了解決這些強(qiáng)氧化性酸的腐蝕，僅含鉻是不夠的，因而促進(jìn)了高硅奧氏體不銹鋼的發(fā)展。前已述及硅的作用，主要是在鋼的表面形成富硅的氧化物膜。
一、 00Cr18Ni15Si4（Nb）
在硝酸濃度高于其沸騰濃度時(shí)，此鋼具有良好的耐蝕性。在高濃硝酸中，其腐蝕率≤0.25mm/a。由于焊接性較好，可作為濃硝酸容器用鋼。但是，為了防止此鋼焊后的碳化物和碳、氮化物析出，使耐蝕性降低，鋼中含碳量要求非常低（0.01％）。
二、00Cr9Ni25Si7(Nicrofer 2509Si7)

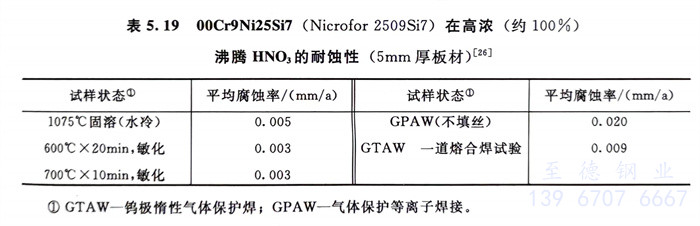

此鋼系德國(guó)克虜伯公司發(fā)展的。鋼中鉻量?jī)H9％，遠(yuǎn)低于一般奧氏體不銹鋼的鉻量（17％～18％），其目的是使此種高硅不銹鋼具有可接受的熱加工性。由于鋼中硅量高并含有9％的鉻，故此鋼仍具有不銹性。同時(shí)，高鎳量也可使此鋼在高硅量條件下獲得穩(wěn)定的奧氏體組織，但鎳量太高，會(huì)有Fe5Ni3Si2金屬間化合物析出而使鋼的性能惡化。此鋼的強(qiáng)度比上述4％Si鋼高，但伸長(zhǎng)率仍可高達(dá)70％，這有益于板式換熱器的冷加工成型。圖5.25；不同熱處理態(tài)耐高溫濃硝酸的性能見(jiàn)表5.19。結(jié)果是令人滿意的。
對(duì)于高硅（約7％）不銹鋼，目前建議采用激光焊接，而且焊后最好進(jìn)形固溶處理,以獲得最佳的綜合性能。
三、00Cr11Ni22Si6Mo2Cu (SS-920)
這是20世紀(jì)90年代國(guó)內(nèi)開(kāi)發(fā)的耐高溫、高濃度硫酸用奧氏體不銹鋼,除高硅外,還含2%Mo和1%Cu,以便更適用于硫酸用途。

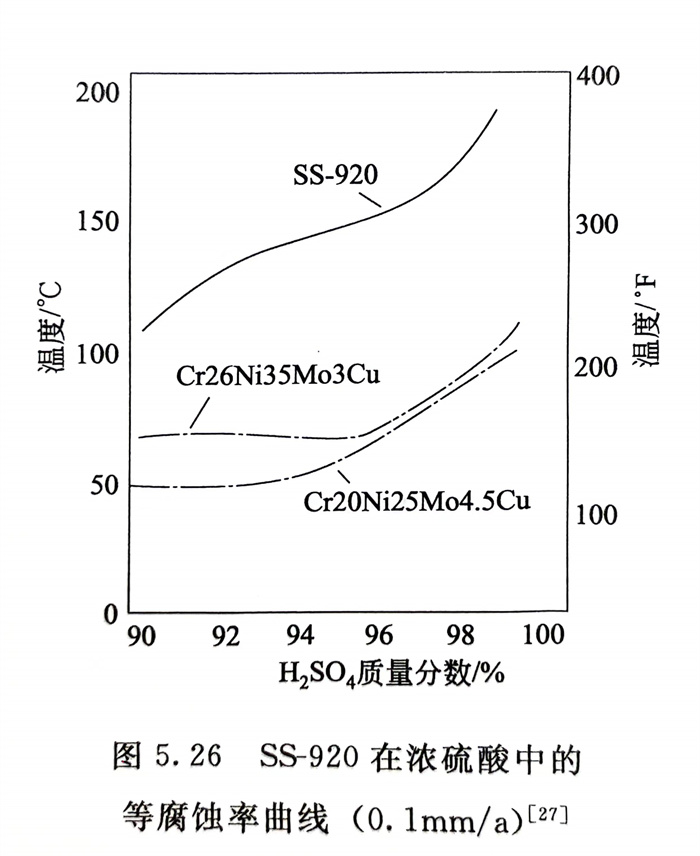

此鋼的力學(xué)性能、耐蝕性、冷成型性和焊接性等與前述00Cr19Ni25Si7鋼有許多類(lèi)似之處。此鋼具有良好的耐高溫、高濃度硫酸腐蝕性能,高塑性,較好的冷成型性;但焊接性能也較差,必須采用激光焊且焊后需固溶處理,才能保證鋼的綜合性能。圖5.26系此鋼在≥90%H2SO,中的耐蝕性。
