雙相不銹鋼管耐點(diǎn)蝕、耐縫隙腐蝕等局部腐蝕的性能良好，因此對(duì)于防止以點(diǎn)蝕、縫隙腐蝕為起源的腐蝕疲勞極為有益；雙相不銹鋼具有雙相結(jié)構(gòu)，不僅具有較高的腐蝕疲勞強(qiáng)度，而且一旦出現(xiàn)腐蝕疲勞裂紋，其擴(kuò)展速率也較單相鋼要慢。因此，人們也常常把選用雙相不銹鋼作為解決不銹鋼管腐蝕疲勞問(wèn)題的重要手段。

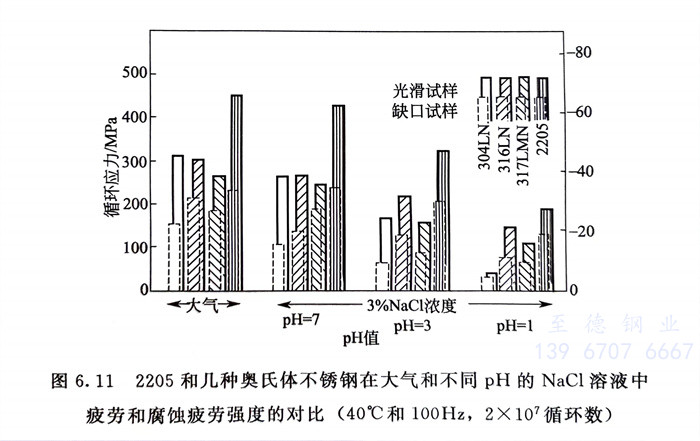

  圖6.11 系在大氣和3％NaCl介質(zhì)中進(jìn)行試驗(yàn)所取得的結(jié)果?？梢钥闯?，2205雙相不銹鋼管的疲勞強(qiáng)度高于304LN（00Cr18Ni10N）、316LN（00Cr17Ni4Mo2N）和317LMN （00Cr17Ni13Mo3N）等奧氏體不銹鋼。




  國(guó)內(nèi)尿素生產(chǎn)曾出現(xiàn)多起00Cr17Ni4Mo2不銹鋼管制甲銨泵缸體的腐蝕疲勞斷裂。為解決此問(wèn)題，在生產(chǎn)現(xiàn)場(chǎng)進(jìn)行了幾種不銹鋼在甲銨液中的腐蝕疲勞試驗(yàn)，結(jié)果見(jiàn)圖6.12。從圖6.12可知，所試驗(yàn)的三種雙相不銹鋼的耐甲銨液腐蝕疲勞性能均優(yōu)于00Cr17Ni4Mo2。根據(jù)這一結(jié)果，國(guó)內(nèi)一直在選用雙相不銹鋼制甲銨泵缸體，使用效果良好。




  20世紀(jì)70年代國(guó)內(nèi)有一重要工程，按國(guó)外設(shè)計(jì)大量選用4Cr14Ni14W2Mo不銹耐熱鋼做立管螺栓。使用過(guò)程中，5000個(gè)立管螺栓不斷出現(xiàn)大量斷裂，用戶認(rèn)為系由于強(qiáng)度不足所致，部分改用一種高強(qiáng)度不銹鋼后，斷裂反而加速。經(jīng)研究，4Cr14Ni14W2Mo斷裂系由于氯化物應(yīng)力腐蝕和以點(diǎn)蝕為起源的腐蝕疲勞所致，全部改用國(guó)內(nèi)研制的00Cr26Ni6Ti和00Cr26Ni7Mo2Ti雙相不銹鋼后，5000個(gè)立管螺栓使用10年以上，未再出現(xiàn)任何一個(gè)螺栓斷裂。
