一、雙相不銹鋼相比例對(duì)耐應(yīng)力腐蝕性能的影響

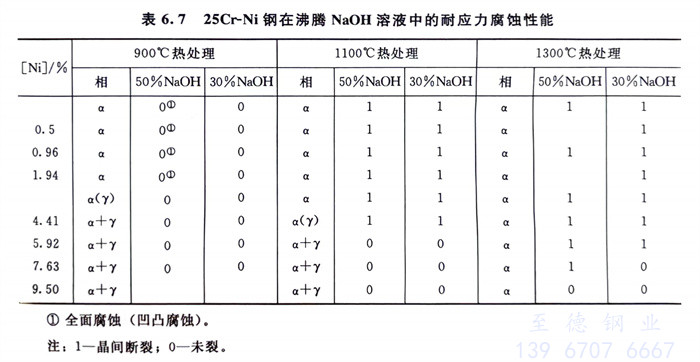

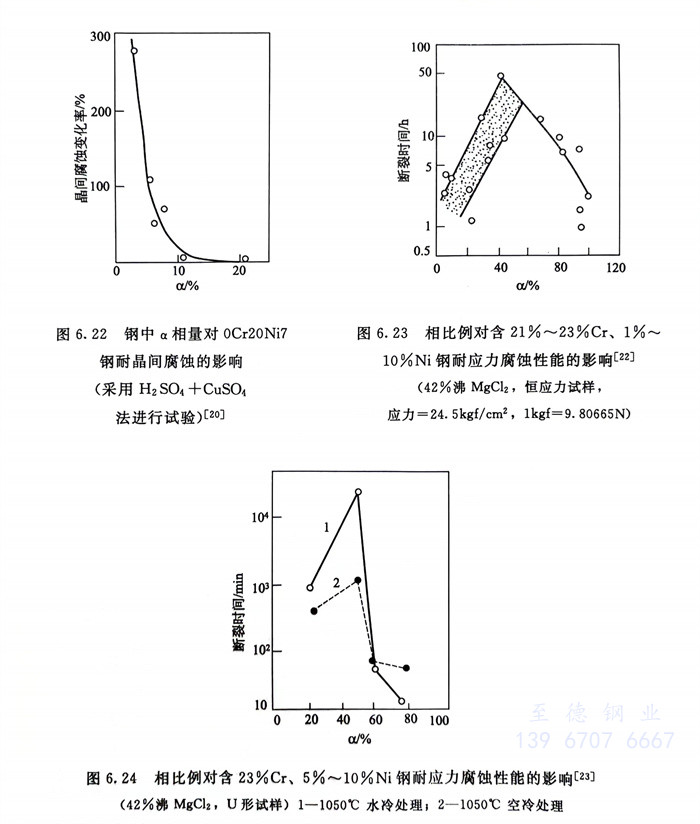

在氯化物中和在NaOH中的試驗(yàn)結(jié)果見(jiàn)圖6.23、圖6.24及表6.7?？梢钥闯?，在42％沸MgCl2中，當(dāng)α相比例在40％～50％時(shí)，此鋼具有最佳的耐應(yīng)力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結(jié)構(gòu)，鋼的耐應(yīng)力腐蝕性能便優(yōu)于單相鐵素體（注意此時(shí)鋼中含鎳，為含鎳的鐵素體組織）時(shí)的性能，1100℃以上固溶處理時(shí)，單相鐵素體呈沿晶斷裂。
二、雙相不銹鋼相比例對(duì)耐點(diǎn)蝕性能的影響

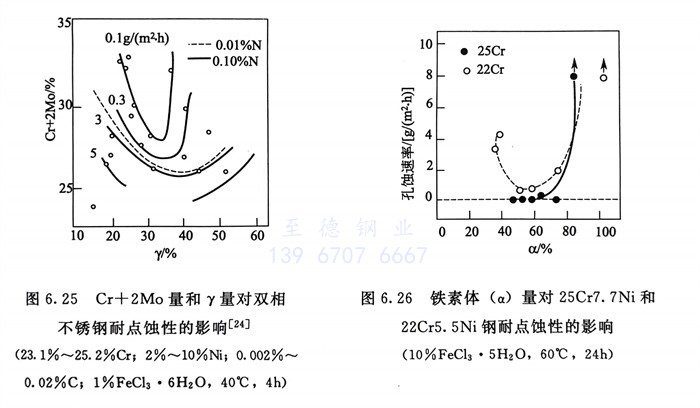

一些試驗(yàn)結(jié)果見(jiàn)圖6.25和圖6.26。圖6.25的結(jié)果表明，不管鋼中Cr + 2Mo 量如何變化，為了獲得最佳的點(diǎn)蝕性能以鋼中γ相量在30％～40％為宜，而圖6.26也指出，鋼中α相量在50％～60％即α與γ相比例近于1時(shí)耐點(diǎn)蝕性為最佳。
