·熱軋1Cr18Ni9Ti 不銹鋼中板一般系熱處理、酸洗后交貨,但使用中發(fā)現(xiàn)在原表面殘留有局部氧化皮處出現(xiàn)嚴(yán)重銹蝕。
·對1Cr18Ni9T i 熱軋不銹鋼中板經(jīng)熱軋并熱處理后的表面氧化皮進(jìn)行了分析:氧化皮通常有三層。內(nèi)層為Cr2O3和Cr2O3·FeO,中間層為Fe3O4,外層為Fe2O3.

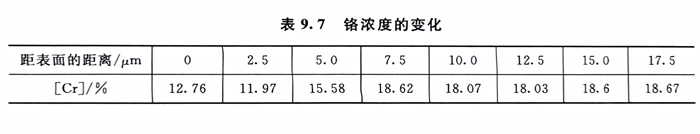

隨距表面距離的不同,鉻濃度的變化見表9.7(基體鉻量為18.65%)。
從表9.7中可知,由于氧化皮的形成,表面有貧鉻區(qū)產(chǎn)生。這是導(dǎo)致氧化皮處嚴(yán)重銹蝕的原因。

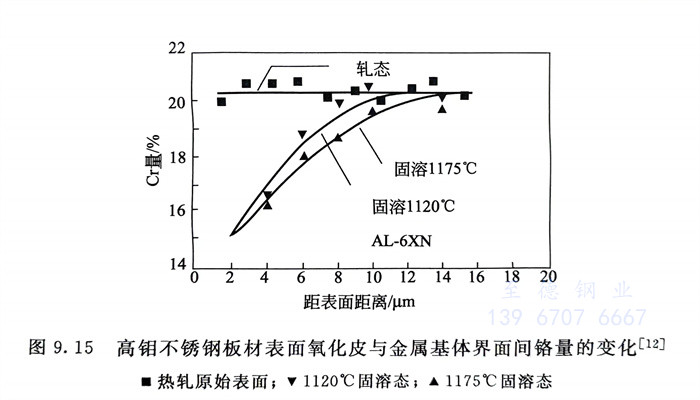

·國外曾對00Cr21Ni25Mo6N高鉬不銹鋼熱軋板表面氧化皮和基體間的鉻量變化進(jìn)行了分析,結(jié)果表明(圖9.15);貧鉻層有12μm厚,鉻量最低處濃度約為15%。氧化皮的存在,表面層的鉻量降低,使此鋼的耐點(diǎn)蝕性能下降。
