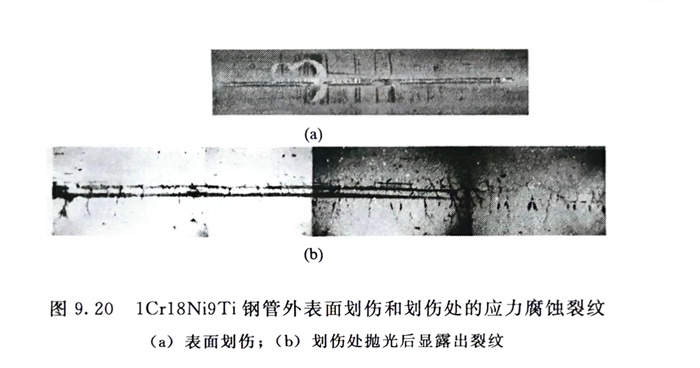

圖9.20系國產(chǎn)321不銹鋼管材裝配成設(shè)備后,經(jīng)短期使用后便在表面劃傷缺陷處出現(xiàn)了應(yīng)力腐蝕破壞。圖9.20(a)為鋼管表面的劃傷處,而圖9.20(b)則為劃傷處經(jīng)拋光所顯示出的大量垂直于劃痕的應(yīng)力腐蝕裂紋。對劃傷處進行殘余應(yīng)力實測,其數(shù)值竟高達近500MPa。我們在日常工作中還遇到不銹鋼板材打字頭處,用戶加工成不銹鋼零件的車痕處,經(jīng)使用后也常常因產(chǎn)生應(yīng)力腐蝕裂紋而報廢的問題。為此,不銹鋼不允許有造成表面高殘余應(yīng)力的機械損傷存在。


  圖9.20 1Cr18Ni9Ti鋼管外表面劃傷和劃傷處的應(yīng)力腐蝕裂紋
